Роликовый подшипник 22318 EK + H 2318

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

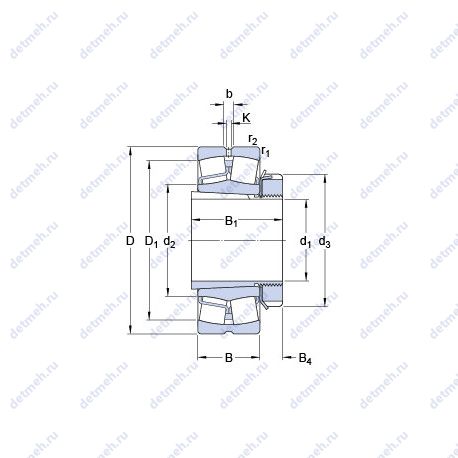

Прочие характеристики:

• K - 6 мм;
• Размер сопряженных деталей (db min) - 100 мм;
• Da max. - 176 мм;
• d2 - 113 мм;
• b - 11.1 мм;
• r1.2 min. - 3 мм;
• B1 - 86 мм;
• Ba min. - 7 мм;
• d3 - 120 мм;
• B4 - 18 мм;
• Размеры. мм - 190x80x64;
• Граничная нагрузка по усталости (Pu) - 67 кн;
• Размер (D1) - 161 мм;
• Размер сопряженных деталей (da max) - 113 мм;
• Размер сопряженных деталей (ra max.) - 2.5 мм;
• Размер (d1) - 80 мм;

Пропускная способность:

• Номинальная частота вращения - 2600 об/мин;
• Предельная частота вращения - 3600 об/мин;
• Динамическая грузоподъемность (C) - 637 кн;
• Статическая грузоподъемность (C0) - 695 кн;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.33;
• Расчетный коэффициент (Y)0 - 2;
• Расчетный коэффициент (Y)1 - 2;
• Расчетный коэффициент (Y)2 - 3;

Классификация:

• Основной тип вместе со втулкой - 10.5 кг;
• Тип - сферический;
• Тела качения - ролики;
• Форма роликов - бочкообразные;
• Обозначение - 22318 ek + h 2318;
• Основной тип - роликовый радиальный сферический;
• Нагрузка - радиальная;

Габаритные и посадочные размеры:

• Наружный диаметр (D) - 190 мм;
• Внутренний диаметр - 190 мм;
• Внешний диаметр - 80 мм;
• Высота. мм - 64;
• Ширина (высота) (B) - 64 мм;
