Роликовый подшипник 22309 E/VA405

Подшипник 22309 E/VA405 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22309, размер 45*100*36 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 36 мм
Масса: 1.4 кг

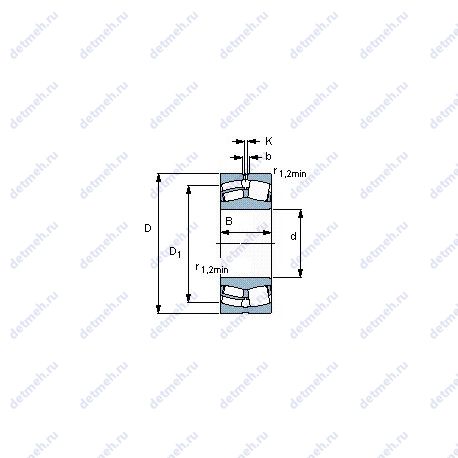

Подшипник 22309 E/VA405 чертеж — Чертеж подшипника 22309 E/VA405

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс V — Бессепараторный подшипник Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 22309 E/VA405

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр: 45
D (мм) Наружный диаметр: 100
m (кг) Масса: 1.4
В (мм) Ширина: 36
Внутренний диаметр (d): 45 мм
Внутренний диаметр: 100 мм
Внешний диаметр: 45 мм
Высота. мм: 36
Масса: 1.4 кг
Наружный диаметр (D): 100 мм
Ширина (высота) (B): 36 мм

Исходные данные для расчета:

Расчетный коэффициент (Y)0: 1.8
Расчетный коэффициент (Y)1: 1.8
Расчетный коэффициент (Y)2: 2.7
Расчетный коэффициент (e): 0.37

Прочие характеристики:

d2: 57.6 мм
b: 6 мм
K: 3 мм
da min.: 54 мм
Permissible rotational acceleration (oil lubrication): 952 g [m/s]
Permissible linear acceleration (oil lubrication): 284 g [m/s]
Pu (N) Предел усталостной прочности: 19600
Размеры. мм: 100x45x36
Граничная нагрузка по усталости (Pu): 19 кн
Размер (D1): 83.4 мм
Размер сопряженных деталей (ra max.): 1.5 мм
r1.2 min.: 1.5 мм
Da max.: 91 мм

Классификация:

Тип: сферический
Тела качения: ролики
Форма роликов: бочкообразные
Обозначение: 22309 e/va405
Основной тип: роликовый радиальный сферический
Нагрузка: радиальная

Пропускная способность:

Co (kN) Грузоподъемность статическая: 183
C (kN) Грузоподъемность динамическая: 183
Nном (об/мин) Номинальная частота вращения. об/мин: 5300
Nпр (об/мин) Предельная частота вращения: 7000
Nпр (об/мин) Предельная частота вращения. об/мин: 7000
Nном (об/мин) Номинальная частота вращения: 5300
Динамическая грузоподъемность (C): 190 кн
Статическая грузоподъемность (C0): 176 кн
Номинальная частота вращения: 5300 об/мин
Предельная частота вращения: 7000 об/мин

В таблице приведены основные размеры подшипника 22309 E/VA405, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22309 E/VA405

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22309	Основное исполнение.	45	100	36	1.387
22309C	Изменения внутренней конструкции.	45	100	36	1.38
22309EX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	45	100	36	1.41
22309YM	Штампованный сепаратор из листовой латуни.	45	100	36	1.4
22309CJ	Штампованный сепаратор из стального листа.	45	100	36	1.4
22309CK	Изменения внутренней конструкции. Коническое внутреннее отверстие, конусность 1:12.	45	100	36	1.35
22309EM	Роликовый радиальный сферический подшипник, двухрядный.	45	100	36	1.41
22309MB	Роликовый радиальный сферический подшипник, двухрядный.	45	100	36	1.37
22309 E	Роликовый радиальный сферический подшипник, двухрядный.	45	100	36	1.4
22309 K	Коническое внутреннее отверстие, конусность 1:12.	45	100	36	1.387
22309RHR	Роликовый радиальный сферический подшипник, двухрядный.	45	100	36	1.42
22309 EK	Коническое внутреннее отверстие, конусность 1:12.	45	100	36	1.4
22309EXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	45	100	36	1.41
22309 VA	Исполнение для конкретной области применения.	45	100	36	1.4
22309-E1	Роликовый радиальный сферический подшипник, двухрядный.	45	100	36	1.39
22309AEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	45	100	36	1.41
22309MBK	Коническое внутреннее отверстие, конусность 1:12.	45	100	36	1.34
22309AEXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	45	100	36	1.41
22309EAE4	Роликовый радиальный сферический подшипник, двухрядный.	45	100	36	1.34
22309MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.35
22309RHRK	Коническое внутреннее отверстие, конусность 1:12.	45	100	36	1.39
22309 W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.35
22309EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.38
22309EVBC4	Отклонения основных размеров.	45	100	36	0
22309EAKE4	Коническое внутреннее отверстие, конусность 1:12.	45	100	36	1.34
22309CKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.3
22309EF800	Механически обработанный сепаратор из стали или специального чугуна.	45	100	36	1.41
22309EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.4
22309 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.36
22309 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.33
22309YMW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.4
22309EF801	Механически обработанный сепаратор из стали или специального чугуна.	45	100	36	1.42
22309-E1-K	Коническое внутреннее отверстие, конусность 1:12.	45	100	36	1.4
22309CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.4
22309EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.35
22309 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.36
22309EKF800	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна.	45	100	36	1.37
22309L12CAM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава.	45	100	36	0
22309-E-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.4
22309MBKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	45	100	36	1.32

Модификации подшипника 22309 E/VA405 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
