Роликовый подшипник 23972CCW33MB
Подшипник 23972CCW33MB — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23972, размер 360*480*90 мм.
Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 360 мм
Наружный диаметр: 480 мм
Ширина: 90 мм
Масса: 47 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс CC — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

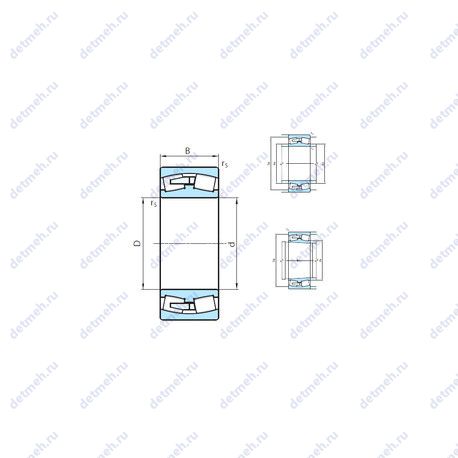

Таблица размеров и характеристик подшипника 23972CCW33MB
Производитель PSL
PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 890 об/мин
- Частота вращения предельная при пластичной смазке: 710 об/мин
- Грузоподъемность статическая: 3100 кн
- Грузоподъемность динамическая: 1440 кн
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 23972ccw33mb
- Нагрузка: радиальная
- Тела качения: ролики
Прочие характеристики:
- Размер сопряженных деталей (da min.): 378
- Размер сопряженных деталей (Da max.): 462
- Размер сопряженных деталей (Da min): 450
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер сопряженных деталей (ra max.): 4
- Размеры. мм: 360x480x90
Габаритные и посадочные размеры:
- Радиус наружней фаски: 3 мм
- Ширина наружной обоймы (C): 90 мм.
- Ширина (высота) (B): 90 мм.
- Масса: 47 кг
- Высота. мм: 90
- Внешний диаметр: 480. мм
- Внутренний диаметр: 360. мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 5.96
- Расчетный коэффициент (Y1): 4
- Расчетный коэффициент (Y0): 3.91
- Расчетный коэффициент (e): 0.17
В таблице приведены основные размеры подшипника 23972CCW33MB, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23972CCW33MB
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23972 | Основное исполнение. | 360 | 480 | 90 | 47.2 |
| 23972E | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 480 | 90 | 46.2 |
| 23972R | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 480 | 90 | 46.5 |
| 23972K | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 45.7 |
| 23972EK | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 46.2 |
| 23972RK | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 45 |
| 23972YMB | Штампованный сепаратор из листовой латуни. | 360 | 480 | 90 | 45 |
| 23972W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46.5 |
| 23972-MB | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 480 | 90 | 46.5 |
| 23972CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 360 | 480 | 90 | 44.7 |
| 23972CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 44.7 |
| 23972 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 45 |
| 23972-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 45 |
| 23972 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46.5 |
| 23972 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 45 |
| 23972MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 44.7 |
| 23972-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46.22 |
| 23972 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46 |
| 23972 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46 |
| 23972YMBW509C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 47 |
| 23972KYMBW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972-K-MB+H3972 | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 72.1 |
| 23972 KCW33+H3972 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 45 |
| 23972YMBW84W509C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972 KCW33+AH3972 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 45 |
| 23972-K-MB+AH3972G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 57.8 |
| 23972KYMBW507C08C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972KYMBW507C08C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972 EKW33+OH3972 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 340 | 480 | 90 | 70.5 |
| 23972-K-MB + H3972-HG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 45 |
| 23972-K-MB + AH3972G-H | Коническое внутреннее отверстие, конусность 1:12. Высокотемпературная пластичная смазка, от –20 до +130 °C. | 360 | 480 | 90 | 45 |
| 23972 CCK/W33 + OH 3972 H | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 480 | 90 | 0 |
Модификации подшипника 23972CCW33MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN3972 | 360 | 480 | 90 | |||
| NN3972 K | 360 | 480 | 90 | Проточка на внешнем кольце для смазки | ||
| NN3972KC9NAP4 | 360 | 480 | 90 | Проточка на внешнем кольце для смазки | ||
| NN3972KC1NAP4 | 360 | 480 | 90 | Проточка на внешнем кольце для смазки | ||
| NN3972C1NAP4 | 360 | 480 | 90 |
