Роликовый подшипник 23972-K-MB+H3972

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

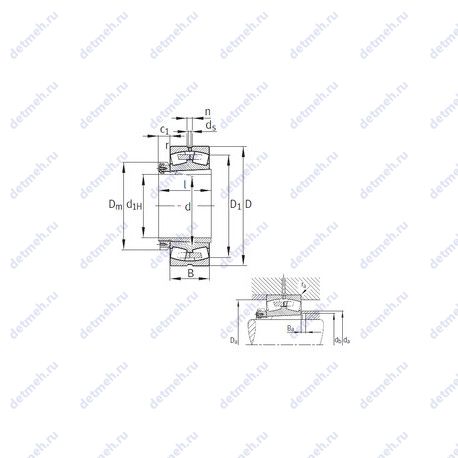

Габаритные и посадочные размеры:

• Внутренний диаметр (d1) - 340;
• Радиус наружней фаски - 3 мм.;
• Ширина (высота) (B) - 90 мм;
• Внутренний диаметр - 360 мм;
• Внешний диаметр - 480 мм;
• Высота. мм - 90;
• Ширина наружной обоймы (C) - 90 мм;
• Масса - 72.1 кг;

Прочие характеристики:

• Граничная нагрузка по усталости (Pu) - 209;
• Уплотнение - нет;
• Размер (D1) - 447.1 мм.;
• Размер сопряженных деталей (Da max.) - 467.6;
• Размер (n) - 17.7;
• Размер (d5) - 9.5 об/мин;
• Размер (I) - 144;
• Размер (Dm) - 420;
• Размер (C1) - 57 мм.;
• Размер сопряженных деталей (ba min.) - 14;
• Размеры. мм - 360x480x90;
• Количество дорожек качения - 2;
• Размер сопряженных деталей (da max) - 389;
• Размер сопряженных деталей (db min) - 372;
• Размер сопряженных деталей (ra max.) - 2.5;

Пропускная способность:

• Частота вращения предельная - 1 000 об/мин;
• Частота вращения номинальная - 800 об/мин;
• Грузоподъемность статическая - 3200 кн;
• Грузоподъемность динамическая - 1430 кн;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.17;
• Расчетный коэффициент (Y0) - 3.96;
• Расчетный коэффициент (Y1) - 4.05;
• Расчетный коэффициент (Y2) - 6.04;

Классификация:

• Тип - сферический;
• Тела качения - ролики;
• Форма роликов - бочкообразные;
• Обозначение - 23972-k-mb+h3972;
• Основной тип - роликовый радиальный сферический;
• Нагрузка - радиальная;
