Роликовый подшипник 23972-K-MB-W33
Подшипник 23972-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23972, размер 360*480*90 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 23972-K-MB-W33
Производитель NKE
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая - 998 кн;
- Частота вращения предельная - 1300 об/мин;
- Грузоподъемность статическая - 2054 кн;
Классификация:
- Тип - сферический;
- Форма роликов - бочкообразные;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 23972-k-mb-w33;
- Нагрузка - радиальная;
- Тела качения - ролики;
Исходные данные для расчета:
- Расчетный коэффициент (Y2) - 6.37;
- Расчетный коэффициент (Y1) - 4.28;
- Расчетный коэффициент (Y0) - 4.19;
- Расчетный коэффициент (e) - 0.17;
Прочие характеристики:
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (r2 min.) - 3 мм;
- Размер (r1 min.) - 3 мм;
- Размеры. мм - 360x480x90;

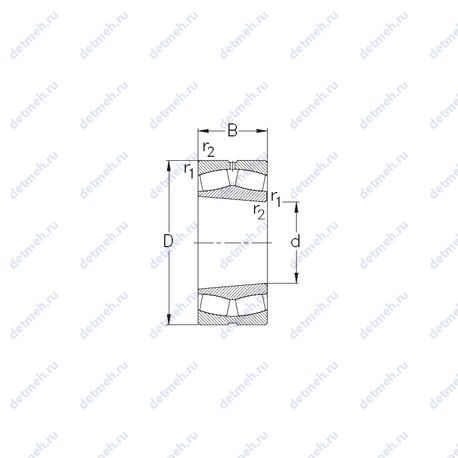

Габаритные и посадочные размеры:
- Масса - 47 кг;
- Ширина наружной обоймы (C) - 90 мм;
- Ширина (высота) (B) - 90 мм.;
- Высота. мм - 90;
- Внешний диаметр - 480 мм;
- Внутренний диаметр - 360 мм;
Производитель ROLEK
Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.
Габаритные и посадочные размеры:
- r1.2 min - 2.5;
- Масса - 46;
- Ширина - 90 мм;
- Внутренний диаметр - 360 мм;
- Внешний диаметр - 480 мм;
В таблице приведены основные размеры подшипника 23972-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23972-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23972 | Основное исполнение. | 360 | 480 | 90 | 47.2 |
| 23972E | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 480 | 90 | 46.2 |
| 23972R | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 480 | 90 | 46.5 |
| 23972K | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 45.7 |
| 23972EK | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 46.2 |
| 23972RK | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 45 |
| 23972YMB | Штампованный сепаратор из листовой латуни. | 360 | 480 | 90 | 45 |
| 23972W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46.5 |
| 23972-MB | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 480 | 90 | 46.5 |
| 23972CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 360 | 480 | 90 | 44.7 |
| 23972CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 44.7 |
| 23972 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 45 |
| 23972-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 45 |
| 23972 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46.5 |
| 23972 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 45 |
| 23972MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 44.7 |
| 23972-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46.22 |
| 23972 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46 |
| 23972CCW33MB | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 47 |
| 23972 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 46 |
| 23972YMBW509C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972-K-MB+H3972 | Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 72.1 |
| 23972KYMBW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972YMBW84W509C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972 KCW33+H3972 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 45 |
| 23972 KCW33+AH3972 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 480 | 90 | 45 |
| 23972-K-MB+AH3972G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 57.8 |
| 23972KYMBW507C08C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972KYMBW507C08C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 360 | 480 | 90 | 45 |
| 23972 EKW33+OH3972 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 340 | 480 | 90 | 70.5 |
| 23972-K-MB + H3972-HG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 360 | 480 | 90 | 45 |
| 23972-K-MB + AH3972G-H | Коническое внутреннее отверстие, конусность 1:12. Высокотемпературная пластичная смазка, от –20 до +130 °C. | 360 | 480 | 90 | 45 |
| 23972 CCK/W33 + OH 3972 H | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 480 | 90 | 0 |
Модификации подшипника 23972-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23972-K-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NKE | 23972-K-MB-W33 | 360 | 480 | 90 | ISO |
| ROLEK | 23972-K-MB-W33 | 360 | 480 | 90 | ISO |
Аналог подшипника 23972-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN3972 | 360 | 480 | 90 | |||
| NN3972 K | 360 | 480 | 90 | Проточка на внешнем кольце для смазки | ||
| NN3972KC9NAP4 | 360 | 480 | 90 | Проточка на внешнем кольце для смазки | ||
| NN3972KC1NAP4 | 360 | 480 | 90 | Проточка на внешнем кольце для смазки | ||
| NN3972C1NAP4 | 360 | 480 | 90 |
