Роликовый подшипник 22234-K-MB-W33
Подшипник 22234-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22234, размер 170*310*86 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

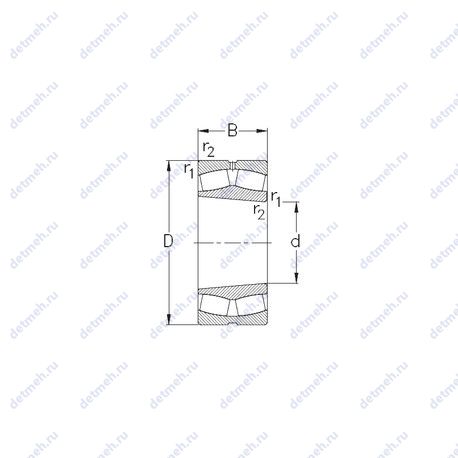

Таблица размеров и характеристик подшипника 22234-K-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая: 921 кн
- Частота вращения предельная: 2600 об/мин
- Грузоподъемность статическая: 1310 кн
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 22234-k-mb-w33
- Нагрузка: радиальная
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.3
- Расчетный коэффициент (Y1): 2.3
- Расчетный коэффициент (Y0): 2.1
- Расчетный коэффициент (e): 0.29
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r2 min.): 4 мм
- Размер (r1 min.): 4 мм
- Размеры. мм: 170x310x86
Габаритные и посадочные размеры:
- Масса: 29.4 кг
- Ширина наружной обоймы (C): 86 мм.
- Ширина (высота) (B): 86 мм
- Высота. мм: 86
- Внешний диаметр: 310 мм
- Внутренний диаметр: 170 мм
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r1.2 min: 3
- ROLEK Масса: 28.5
- ROLEK Ширина: 86
- ROLEK Внутренний диаметр: 170
- ROLEK Внешний диаметр: 310
В таблице приведены основные размеры подшипника 22234-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22234-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22234 | Основное исполнение. | 170 | 310 | 86 | 28.8 |
| 22234E | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 30 |
| 22234R | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 29 |
| 22234C | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 31.67 |
| 22234B | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 28 |
| 22234 K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 28.8 |
| 22234RK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 28.4 |
| 22234CK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 31.65 |
| 22234MB | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 28.49 |
| 22234BK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 27.3 |
| 22234CJ | Штампованный сепаратор из стального листа. | 170 | 310 | 86 | 28.5 |
| 22234EK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 30 |
| 22234MBK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 27.89 |
| 22234RHA | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 27.1 |
| 22234-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 27.8 |
| 22234W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 170 | 310 | 86 | 28.8 |
| 22234RHAK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 26.5 |
| 22234MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 27.1 |
| 22234CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 32.75 |
| 22234 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 31.29 |
| 22234CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 31.28 |
| 22234CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 28.8 |
| 22234 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 26.3 |
| 22234KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 31.85 |
| 22234 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 26.3 |
| 22234CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234YMW33 L | Механически обработанный сепаратор из легкого сплава. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.11 |
| 22234 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28 |
| 22234 ACMBW33 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.71 |
| 22234KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234KYMW33 L | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234KCJW33C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234SWRCDg2E4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 170 | 310 | 86 | 0 |
Модификации подшипника 22234-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 22234-K-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NKE | 22234-K-MB-W33 | 170 | 310 | 86 | ISO |
| NIS | 22234-K-MB-W33 | 170 | 310 | 86 | ISO |
Аналог подшипника 22234-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
