Роликовый подшипник 23152 ACKMW33+H3152X
Подшипник 23152 ACKMW33+H3152X — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23152, размер 240*440*144 мм.
Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 240 мм
Наружный диаметр: 440 мм
Ширина: 144 мм
Масса: 109.73 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 23152 ACKMW33+H3152X
Производитель MPZ
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 670 об/мин;
- Частота вращения предельная при жидкой смазке - 850 об/мин;
- Грузоподъемность статическая - 3708 кн;
- Грузоподъемность динамическая - 1938 кн;
Исходные данные для расчета:
- Расчетный коэффициент (Y2) - 3.04;
- Расчетный коэффициент (Y1) - 2.02;
- Расчетный коэффициент (Y0) - 1.77;
- Расчетный коэффициент (e) - 0.33;

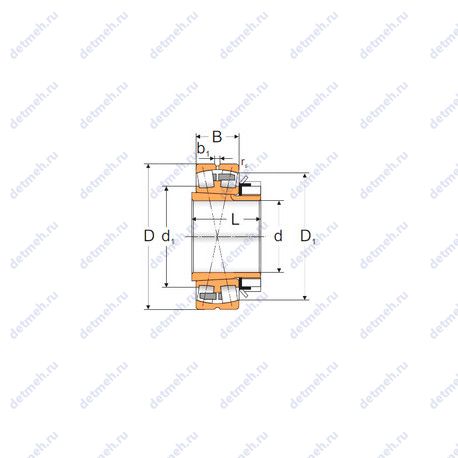

Прочие характеристики:
- Размер (b1) - 22 мм.;
- Размер (d1) - 317.4 мм.;
- Размер (D1) - 371 мм.;
- Размер (r5 min.) - 4 мм.;
- Размеры. мм - 240x440x144.0;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (L) - 190;
Классификация:
- Тип - сферический;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 23152 ackmw33+h3152x;
- Форма роликов - бочкообразные;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 144.0 мм.;
- Ширина (высота) (B) - 144.0 мм.;
- Внешний диаметр - 440. мм;
- Внутренний диаметр - 240 мм;
- Масса - 109.73 кг;
- Высота. мм - 144.0;
В таблице приведены основные размеры подшипника 23152 ACKMW33+H3152X, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23152 ACKMW33+H3152X
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23152 | Основное исполнение. | 260 | 440 | 144 | 90.5 |
| 23152E | Роликовый радиальный сферический подшипник, двухрядный. | 260 | 440 | 144 | 92 |
| 23152B | Роликовый радиальный сферический подшипник, двухрядный. | 260 | 440 | 144 | 91.4 |
| 23152R | Роликовый радиальный сферический подшипник, двухрядный. | 260 | 440 | 144 | 93.6 |
| 23152EK | Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 92 |
| 23152BK | Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 88.6 |
| 23152RK | Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 90.8 |
| 23152 K | Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 90.5 |
| 23152RHA | Роликовый радиальный сферический подшипник, двухрядный. | 260 | 440 | 144 | 87.4 |
| 23152YMB | Штампованный сепаратор из листовой латуни. | 260 | 440 | 144 | 89 |
| 23152W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 90.5 |
| 23152-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 260 | 440 | 144 | 90 |
| 23152-MB | Роликовый радиальный сферический подшипник, двухрядный. | 260 | 440 | 144 | 89.58 |
| 23152MBK | Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 86.77 |
| 23152CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 260 | 440 | 144 | 88.2 |
| 23152RHAK | Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 84.6 |
| 23152MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 90.5 |
| 23152-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 112.5 |
| 23152VMW33 | Бессепараторный подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 100.8 |
| 23152-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 87.2 |
| 23152 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 90.5 |
| 23152CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 88.2 |
| 23152 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 93 |
| 23152 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 93 |
| TL23152CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 260 | 440 | 144 | 88.2 |
| 23152MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 86.06 |
| 23152VMKW33 | Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 96.5 |
| 23152-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 88.93 |
| 23152 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 90.5 |
| TL23152CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 88.2 |
| 23152 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 87.5 |
| 23152-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 87.8 |
| 23152YMBW509C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 260 | 440 | 144 | 89 |
| 23152YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 260 | 440 | 144 | 89 |
| 23152-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 260 | 440 | 144 | 90.5 |
| 23152KYMBW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 260 | 440 | 144 | 89 |
| 23152 KCW33+H3152 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 440 | 144 | 93 |
| 23152YMBW507C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 260 | 440 | 144 | 89 |
| 23152-2CS5K/VT143 | Коническое внутреннее отверстие, конусность 1:12. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 260 | 440 | 144 | 87.5 |
| 23152-K-MB+AH3152G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 260 | 440 | 144 | 104.7 |
Модификации подшипника 23152 ACKMW33+H3152X - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
