Роликовый подшипник 22320 ACMAW33

Подшипник 22320 ACMAW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22320, размер 100*215*73 мм.
Отечественный аналог - 3620АМНК5.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 100 мм
Наружный диаметр: 215 мм
Ширина: 73 мм
Масса: 13.41 кг

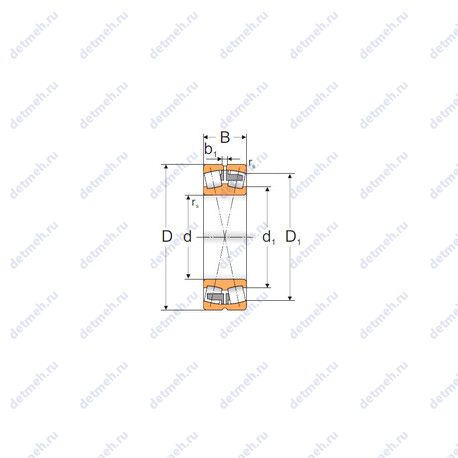

Подшипник 22320 ACMAW33 чертеж — Чертеж подшипника 22320 ACMAW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 22320 ACMAW33

Производитель MPZ

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1700 об/мин;
Частота вращения предельная при жидкой смазке - 2200 об/мин;
Грузоподъемность статическая - 830 кн;
Грузоподъемность динамическая - 652 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.7;
Расчетный коэффициент (Y1) - 1.81;
Расчетный коэффициент (Y0) - 1.77;
Расчетный коэффициент (e) - 0.37;

Прочие характеристики:

Размер (b1) - 11 мм.;
Размер (d1) - 135 мм.;
Размер (D1) - 181.5 мм.;
Размер (r5 min.) - 3 мм.;
Размеры. мм - 100x215x73;
Уплотнение - нет;
Количество дорожек качения - 2;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 22320 acmaw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 73 мм.;
Ширина (высота) (B) - 73 мм.;
Внешний диаметр - 215 мм;
Внутренний диаметр - 100 мм;
Масса - 13.41 кг;
Высота. мм - 73;

В таблице приведены основные размеры подшипника 22320 ACMAW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22320 ACMAW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22320	Основное исполнение.	100	215	73	12.941
22320B	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	12.4
22320EX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	215	73	13.1
22320 E	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	13.5
22320BK	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	12.1
22320CJ	Штампованный сепаратор из стального листа.	100	215	73	13
22320YM	Штампованный сепаратор из листовой латуни.	100	215	73	13
22320 K	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	12.941
22320-E1	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	13.1
22320EXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	215	73	13.1
22320 EK	Коническое внутреннее отверстие, конусность 1:12.	90	215	73	13.5
22320RHR	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	13.2
22320AEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	215	73	13.2
22320 VA	Исполнение для конкретной области применения.	100	215	73	13.5
22320AEXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	215	73	13.2
22320MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320 KVA	Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения.	100	215	73	13.5
22320 W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320RHRK	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	12.9
22320EAE4	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	12.7
22320 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	11.7
22320YMW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320UAVS2	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	100	215	73	12.9
22320EAKE4	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	12.7
22320EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13.06
22320EF800	Механически обработанный сепаратор из стали или специального чугуна.	100	215	73	13.03
22320EVBC4	Отклонения основных размеров.	100	215	73	0
22320EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	12.61
22320CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320-E1-K	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	13.1
22320 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	12.37
22320 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	11.7
22320EKF800	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна.	100	215	73	12.78
22320-E-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	12.3
22320KYMW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	12.79
22320L11CAM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава.	100	215	73	0
TL22320EAE4	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	12.7
22320KCJW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13

Модификации подшипника 22320 ACMAW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 22320 ACMAW33

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	3620 АМНК5	100	215	73	ГОСТ
ГПЗ-11	3620 АМНК5	100	215	73	ГОСТ
MPZ	22320 ACMAW33	100	215	73	ISO

Аналог подшипника 22320 ACMAW33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
