Роликовый подшипник 22234 ACKMBW33+H3134
Подшипник 22234 ACKMBW33+H3134 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22234, размер 150*310*86 мм.
Отечественный аналог - 13530АМН.
Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 150 мм
Наружный диаметр: 310 мм
Ширина: 86 мм
Масса: 34.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

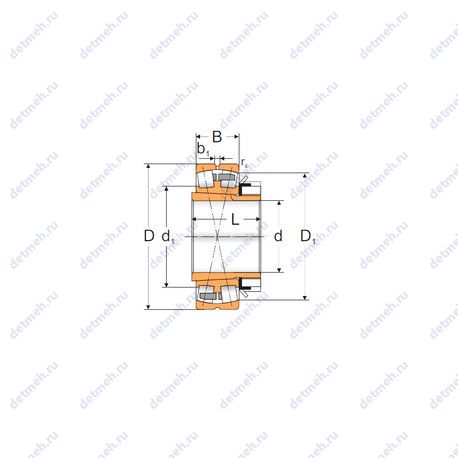

Таблица размеров и характеристик подшипника 22234 ACKMBW33+H3134
Производитель MPZ
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 1300 об/мин;
- Частота вращения предельная при жидкой смазке - 1700 об/мин;
- Грузоподъемность статическая - 1420 кн;
- Грузоподъемность динамическая - 974 кн;
Исходные данные для расчета:
- Расчетный коэффициент (Y2) - 3.37;
- Расчетный коэффициент (Y1) - 2.27;
- Расчетный коэффициент (Y0) - 2.21;
- Расчетный коэффициент (e) - 0.3;
Прочие характеристики:
- Размер (b1) - 16 мм.;
- Размер (d1) - 210 мм.;
- Размер (D1) - 268.5 мм.;
- Размер (r5 min.) - 4 мм.;
- Размеры. мм - 150x310x86.0;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (L) - 122;
Классификация:
- Тип - сферический;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 22234 ackmbw33+h3134;
- Форма роликов - бочкообразные;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 86.0 мм.;
- Ширина (высота) (B) - 86.0 мм.;
- Внешний диаметр - 310. мм;
- Внутренний диаметр - 150. мм;
- Масса - 34.9 кг;
- Высота. мм - 86.0;
В таблице приведены основные размеры подшипника 22234 ACKMBW33+H3134, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22234 ACKMBW33+H3134
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22234 | Основное исполнение. | 170 | 310 | 86 | 28.8 |
| 22234E | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 30 |
| 22234R | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 29 |
| 22234C | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 31.67 |
| 22234B | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 28 |
| 22234 K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 28.8 |
| 22234RK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 28.4 |
| 22234CK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 31.65 |
| 22234MB | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 28.49 |
| 22234BK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 27.3 |
| 22234CJ | Штампованный сепаратор из стального листа. | 170 | 310 | 86 | 28.5 |
| 22234EK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 30 |
| 22234MBK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 27.89 |
| 22234RHA | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 27.1 |
| 22234-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 86 | 27.8 |
| 22234W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 170 | 310 | 86 | 28.8 |
| 22234RHAK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 26.5 |
| 22234MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 27.1 |
| 22234CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 32.75 |
| 22234 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 31.29 |
| 22234CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 31.28 |
| 22234CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 86 | 28.8 |
| 22234 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 26.3 |
| 22234KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 31.85 |
| 22234 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 26.3 |
| 22234CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234YMW33 L | Механически обработанный сепаратор из легкого сплава. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.11 |
| 22234 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28 |
| 22234 ACMBW33 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.71 |
| 22234KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234KCJW33C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234KYMW33 L | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 86 | 28.5 |
| 22234SWRCDg2E4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 170 | 310 | 86 | 0 |
Модификации подшипника 22234 ACKMBW33+H3134 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 22234 ACKMBW33+H3134
Аналог подшипника 22234 ACKMBW33+H3134 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
