Роликовый подшипник 23296RK
Подшипник 23296RK — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23296, размер 480*870*310 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 480 мм
Наружный диаметр: 870 мм
Ширина: 310 мм
Масса: 807 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 23296RK
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 250 об/мин
- Частота вращения предельная при жидкой смазке: 340 об/мин
- Грузоподъемность статическая: 15100 кн
- Грузоподъемность динамическая: 8380 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 23296rk
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.75
- Расчетный коэффициент (Y1): 1.85
- Расчетный коэффициент (Y0): 1.81
- Расчетный коэффициент (e): 0.36
Прочие характеристики:
- Размер сопряженных деталей (Da max.): 834
- Размер сопряженных деталей (da min.): 516
- Размер сопряженных деталей (ra max.): 6
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 480x870x310

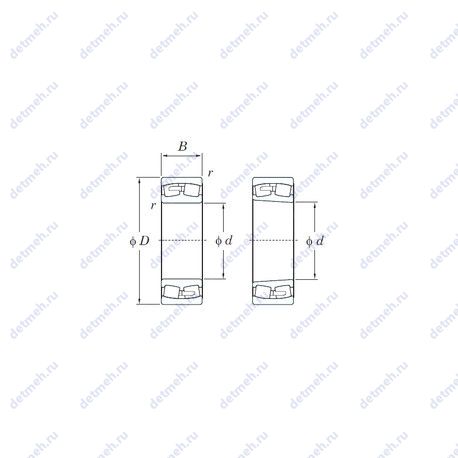

Габаритные и посадочные размеры:
- Радиус наружней фаски: 7.5 мм
- Ширина (высота) (B): 310 мм.
- Масса: 807 кг
- Ширина наружной обоймы (C): 310 мм.
- Высота. мм: 310
- Внешний диаметр: 870 мм
- Внутренний диаметр: 480 мм
В таблице приведены основные размеры подшипника 23296RK, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23296RK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23296 | Основное исполнение. | 480 | 870 | 310 | 800 |
| 23296E | Роликовый радиальный сферический подшипник, двухрядный. | 480 | 870 | 310 | 820 |
| 23296B | Роликовый радиальный сферический подшипник, двухрядный. | 480 | 870 | 310 | 814 |
| 23296R | Роликовый радиальный сферический подшипник, двухрядный. | 480 | 870 | 310 | 831 |
| 23296BK | Коническое внутреннее отверстие, конусность 1:12. | 480 | 870 | 310 | 790 |
| 23296EK | Коническое внутреннее отверстие, конусность 1:12. | 480 | 870 | 310 | 820 |
| 23296 K | Коническое внутреннее отверстие, конусность 1:12. | 480 | 870 | 310 | 800 |
| 23296W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 800 |
| 23296YMB | Штампованный сепаратор из листовой латуни. | 480 | 870 | 310 | 805 |
| 23296RHA | Роликовый радиальный сферический подшипник, двухрядный. | 480 | 870 | 310 | 785 |
| 23296-MB | Роликовый радиальный сферический подшипник, двухрядный. | 480 | 870 | 310 | 843 |
| 23296RHAK | Коническое внутреннее отверстие, конусность 1:12. | 480 | 870 | 310 | 761 |
| 23296CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 480 | 870 | 310 | 795 |
| 23296 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 800 |
| 23296-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 480 | 870 | 310 | 806 |
| 23296 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 820 |
| 23296CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 480 | 870 | 310 | 795 |
| 23296 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 820 |
| 23296 CA/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 480 | 870 | 310 | 800 |
| 23296-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 835 |
| 23296-E1A-MB1 | Роликовый радиальный сферический подшипник, двухрядный. | 480 | 870 | 310 | 819 |
| 23296 CAK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 480 | 870 | 310 | 775 |
| 23296KYMBW906A | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 480 | 870 | 310 | 805 |
| 23296-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 835 |
| 23296-K-MB+H3296 | Коническое внутреннее отверстие, конусность 1:12. | 480 | 870 | 310 | 960 |
| 23296 KCW33+H3296 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 820 |
| 23296 KCW33+AH3296 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 820 |
| 23296 EKW33+OH3296 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 450 | 870 | 310 | 935 |
| 23296-K-MB+AHX3296G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 480 | 870 | 310 | 879.3 |
| 23296KYMBW40IW534C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 480 | 870 | 310 | 805 |
| 23296KYMBW507AC08C3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 480 | 870 | 310 | 805 |
| 23296 EKW33+AOHX3296 | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 460 | 870 | 310 | 860 |
| 23296-K-MB + H3296-HG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 480 | 870 | 310 | 806 |
| 23296-K-MB-W33+AHX3296 | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 996.1 |
| 23296-K-MB-W33+OH3296-H | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 480 | 870 | 310 | 988 |
| 23296-K-MB + AHX3296G-H | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Высокотемпературная пластичная смазка, от –20 до +130 °C. | 480 | 870 | 310 | 806 |
Модификации подшипника 23296RK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
