Роликовый подшипник 23296KYMBW906A

Подшипник 23296KYMBW906A — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23296, размер 480*870*310 мм.

Стандарт: ISO
Бренд: Timken
Внутренний диаметр: 480 мм
Наружный диаметр: 870 мм
Ширина: 310 мм
Масса: 805 кг

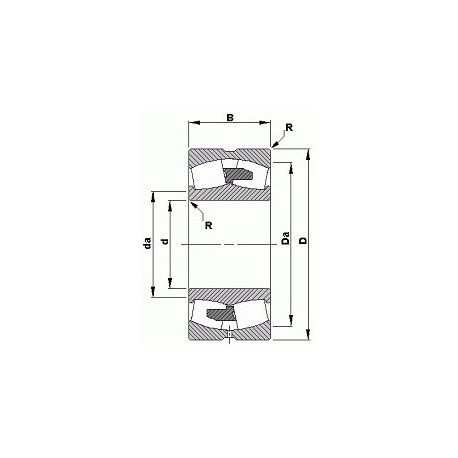

Подшипник 23296KYMBW906A чертеж — Чертеж подшипника 23296KYMBW906A

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс Y — Штампованный сепаратор из листовой латуни Суффикс W — Без кольцевой канавки и смазочных отверстий в наружном кольце

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 23296KYMBW906A

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

Обозначение - 23296kymbw906a;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 480;
D (мм) Наружный диаметр - 870;
В (мм) Ширина - 310;
m (кг) Масса - 805;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 8940;
Co (kN) Грузоподъемность статическая - 16600;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 270;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 250;

В таблице приведены основные размеры подшипника 23296KYMBW906A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23296KYMBW906A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23296	Основное исполнение.	480	870	310	800
23296E	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	820
23296B	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	814
23296R	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	831
23296BK	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	790
23296RK	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	807
23296EK	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	820
23296 K	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	800
23296W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	800
23296YMB	Штампованный сепаратор из листовой латуни.	480	870	310	805
23296RHA	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	785
23296-MB	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	843
23296RHAK	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	761
23296CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	480	870	310	795
23296 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	800
23296 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	820
23296-K-MB	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	806
23296CAKE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	480	870	310	795
23296 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	820
23296 CA/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	870	310	800
23296-MB-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	835
23296-E1A-MB1	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	819
23296 CAK/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	870	310	775
23296-K-MB-W33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	835
23296-K-MB+H3296	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	960
23296 KCW33+H3296	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	820
23296 KCW33+AH3296	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	820
23296 EKW33+OH3296	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	450	870	310	935
23296KYMBW40IW534C4	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	480	870	310	805
23296-K-MB+AHX3296G	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	480	870	310	879.3
23296KYMBW507AC08C3	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	480	870	310	805
23296 EKW33+AOHX3296	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	460	870	310	860
23296-K-MB + H3296-HG	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	480	870	310	806
23296-K-MB-W33+AHX3296	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	996.1
23296-K-MB-W33+OH3296-H	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	988
23296-K-MB + AHX3296G-H	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Высокотемпературная пластичная смазка, от –20 до +130 °C.	480	870	310	806

Модификации подшипника 23296KYMBW906A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
