Роликовый подшипник 23296 KCW33

Подшипник 23296 KCW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23296, размер 480*870*310 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 480 мм
Наружный диаметр: 870 мм
Ширина: 310 мм
Масса: 820 кг

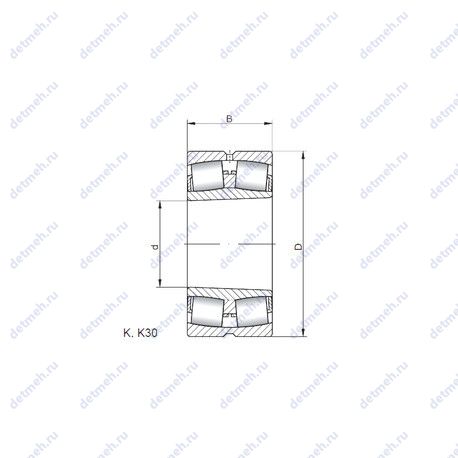

Подшипник 23296 KCW33 чертеж — Чертеж подшипника 23296 KCW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 23296 KCW33

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Масса - 820 кг;
Ширина наружной обоймы (C) - 310 мм.;
Ширина (высота) (B) - 310 мм.;
Высота. мм - 310;
Внешний диаметр - 870. мм;
Внутренний диаметр - 480. мм;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 23296 kcw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 480x870x310;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 340 об/мин;
Частота вращения предельная при пластичной смазке - 260 об/мин;
Грузоподъемность статическая - 15000 кн;
Грузоподъемность динамическая - 8170 кн;

В таблице приведены основные размеры подшипника 23296 KCW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23296 KCW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23296	Основное исполнение.	480	870	310	800
23296E	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	820
23296B	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	814
23296R	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	831
23296RK	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	807
23296BK	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	790
23296EK	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	820
23296 K	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	800
23296-MB	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	843
23296YMB	Штампованный сепаратор из листовой латуни.	480	870	310	805
23296W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	800
23296RHA	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	785
23296RHAK	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	761
23296CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	480	870	310	795
23296-K-MB	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	806
23296 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	800
23296 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	820
23296CAKE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	480	870	310	795
23296 CA/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	870	310	800
23296-MB-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	835
23296-E1A-MB1	Роликовый радиальный сферический подшипник, двухрядный.	480	870	310	819
23296 CAK/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	870	310	775
23296KYMBW906A	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	480	870	310	805
23296-K-MB-W33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	835
23296-K-MB+H3296	Коническое внутреннее отверстие, конусность 1:12.	480	870	310	960
23296 KCW33+H3296	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	820
23296 KCW33+AH3296	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	820
23296 EKW33+OH3296	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	450	870	310	935
23296-K-MB+AHX3296G	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	480	870	310	879.3
23296KYMBW40IW534C4	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	480	870	310	805
23296KYMBW507AC08C3	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	480	870	310	805
23296 EKW33+AOHX3296	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	460	870	310	860
23296-K-MB + H3296-HG	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	480	870	310	806
23296-K-MB-W33+AHX3296	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	996.1
23296-K-MB-W33+OH3296-H	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	870	310	988
23296-K-MB + AHX3296G-H	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Высокотемпературная пластичная смазка, от –20 до +130 °C.	480	870	310	806

Модификации подшипника 23296 KCW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
