Роликовый подшипник RNAO 5X10X8 TN

Подшипник RNAO 5X10X8 TN — это импортный роликовый радиальный подшипник, обозначение основновного исполнения RNAO 5X10X8, размер 10*10*8 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 10 мм
Наружный диаметр: 10 мм
Ширина: 8 мм
Масса: 0.003 кг

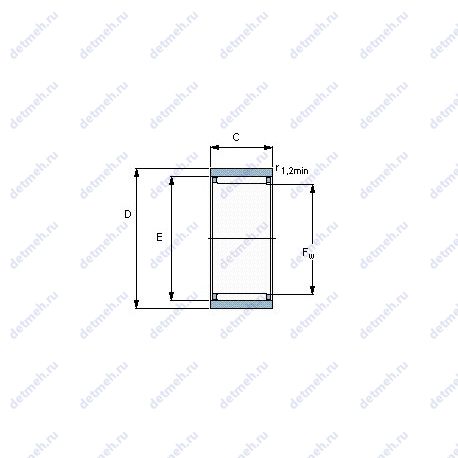

Подшипник RNAO 5X10X8 TN чертеж — Чертеж подшипника RNAO 5X10X8 TN

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс RNAO — Игольчатый роликовый подшипник с сепаратором Суффикс TN — Литой сепаратор из пластмассы

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника RNAO 5X10X8 TN

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

r1.2 min. - 0.15 мм;
Fw (мм) Диаметр дорожки качения вала - 5;
Pu (N) Предел усталостной прочности - 212;
Db - 5.3 мм;
Da - 8.3 мм;
da - 7.7 мм;
E - 8 мм;
Fw - 5 мм;
Размер сопряженных деталей (ra max.) - 0.1 мм;
Граничная нагрузка по усталости (Pu) - 0.212 кн;
Размеры. мм - 10x5x8;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 8;
m (кг) Масса - 0.003;
D (мм) Наружный диаметр - 10;
Наружный диаметр (D) - 10 мм;
Масса - 0.003 кг;
Ширина наружной обоймы (C) - 8 мм;
Высота. мм - 8;
Внешний диаметр - 5 мм;
Внутренний диаметр - 10 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 2.29;
Co (kN) Грузоподъемность статическая - 2;
Предельная частота вращения - 40000 об/мин;
Номинальная частота вращения - 36000 об/мин;
Статическая грузоподъемность (C0) - 2 кн;
Динамическая грузоподъемность (C) - 2.3 кн;

Классификация:

Основной тип - роликовый радиальный;
Нагрузка - радиальная;
Обозначение - rnao 5x10x8 tn;
Тела качения - ролики;

В таблице приведены основные размеры подшипника RNAO 5X10X8 TN, технические характеристики и номинальные значения.

Таблица модификаций подшипника RNAO 5X10X8 TN

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
RNAO 5x10x8x TN	Игольчатый роликовый подшипник с сепаратором.	5	10	8	028

Модификации подшипника RNAO 5X10X8 TN - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
