Роликовый подшипник NNU 4920 B/SPW33

Подшипник NNU 4920 B/SPW33 — это импортный роликовый радиальный цилиндрический подшипник, двухрядный, обозначение основновного исполнения 4920, размер 100*140*40 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 100 мм
Наружный диаметр: 140 мм
Ширина: 40 мм
Масса: 1.9 кг

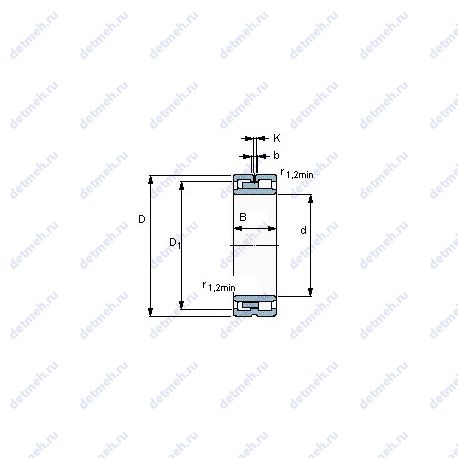

Подшипник NNU 4920 B/SPW33 чертеж — Чертеж подшипника NNU 4920 B/SPW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NNU — Двухрядный цилиндрический роликовый подшипник Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NNU 4920 B/SPW33

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Частота вращения предельная при жидкой смазке - 6 300 об/мин;
Частота вращения предельная при пластичной смазке - 5 600 об/мин;
Co (kN) Грузоподъемность статическая - 255;
C (kN) Грузоподъемность динамическая - 128;
Грузоподъемность статическая - 255 кн;

Прочие характеристики:

Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.1;
Размер (F) - 113 мм.;
Размер сопряженных деталей (db min) - 116;
Размер (r3 min.) - 0.6 мм.;
Размер (r4 min.) - 0.6 мм.;
Размер (b) - 5.5 мм.;
Размер сопряженных деталей (da min.) - 106;
Размер (dh) - 113.8 мм.;
Размер сопряженных деталей (ra max.) - 1;
Размер (K) - 3 мм.;
Pu (N) Предел усталостной прочности - 29000;
ДС grease об/мин Достижимые скорости. смазывание пластичн - 5600;
ДС oil об/мин Достижимые скорости. точечное смазывание - 6300;
Грузоподъемность динамическая - 128 кн;
Размеры. мм - 100x140x40;
Граничная нагрузка по усталости (Pu) - 29;
Количество дорожек качения - 2;
Уплотнение - нет;
Размер (D1) - 125.8 мм.;
Размер (r1 min.) - 1.1 мм;
Размер (r2 min.) - 1.1 мм;
Размер сопряженных деталей (da max) - 111;
Размер сопряженных деталей (Da max.) - 133.5;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - nnu 4920 b/spw33;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 100;
D (мм) Наружный диаметр - 140;
m (кг) Масса - 1.9;
В (мм) Ширина - 40;
Внутренний диаметр - 100 мм;
Внешний диаметр - 140 мм;
Высота. мм - 40;
Ширина наружной обоймы (C) - 40 мм;
Масса - 1.9 кг;
Ширина (высота) (B) - 40 мм;

В таблице приведены основные размеры подшипника NNU 4920 B/SPW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника NNU 4920 B/SPW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
RC4920	Роликовый радиальный цилиндрический подшипник, двухрядный.	100	140	40	1.95
RB4920	Роликовый радиальный цилиндрический подшипник, двухрядный.	100	140	40	1.95
NN4920	Двухрядный цилиндрический роликовый подшипник.	100	140	40	1.75
NA 4920	Игольчатый роликовый подшипник с размерами по ISO 15.	100	140	40	1.9
NNU4920	Двухрядный цилиндрический роликовый подшипник.	100	140	40	1.95
NA4920S	Игольчатый роликовый подшипник с размерами по ISO 15. Сварной стальной сепаратор.	100	140	40	1.91
NN4920K	Коническое внутреннее отверстие, конусность 1:12.	100	140	40	1.7
NAU 4920	Роликовый радиальный цилиндрический подшипник, двухрядный.	100	140	40	1.77
C 4920 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	100	140	40	2.05
NN4920MB	Двухрядный цилиндрический роликовый подшипник.	100	140	40	1.76
DC4920VW	Бессепараторный подшипник. Без кольцевой канавки и смазочных отверстий в наружном кольце.	100	140	40	1.95
RNA 4920	Однорядный игольчатый роликоподшипник с сепаратором.	115	140	40	1.15
NAG 4920	Полнокомплектный неразборной подшипник с большой номинальной нагрузкой..	100	140	40	1.85
NNU4920K	Коническое внутреннее отверстие, конусность 1:12.	100	140	40	1.87
RNA4920S	Однорядный игольчатый роликоподшипник с сепаратором. Сварной стальной сепаратор.	115	140	40	0.98
NA4920TT	Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита.	100	140	41	1.95
NA 4920U	Игольчатый роликовый подшипник с размерами по ISO 15.	100	140	41	1.98
NA 4920UU	Игольчатый роликовый подшипник с размерами по ISO 15.	100	140	41	1.98
DC4920AVW	Бессепараторный подшипник. Без кольцевой канавки и смазочных отверстий в наружном кольце.	100	140	40	1.95
SL02 4920	Специальный шариковый подшипник.	100	140	40	1.9
SL01 4920	Специальный шариковый подшипник.	100	140	40	1.95
RNA 4920U	Однорядный игольчатый роликоподшипник с сепаратором.	115	140	40	1.2
NA4920-XL	Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	100	140	40	1.9
NNCF4920V	Бессепараторный подшипник.	100	140	40	2
NNU4920MB	Двухрядный цилиндрический роликовый подшипник.	100	140	40	1.9
RS-4920E4	Подшипники с двойными защитными шайбами (без возможности смазки) с широким внутренним кольцом, используемые в резиновых блоках корпусов..	100	140	40	1.97
NNU4920 V	Бессепараторный подшипник.	100	140	40	1.86
RNA4920TT	Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита.	115	140	40	1.15
NNC4920-V	Бессепараторный подшипник.	100	140	40	1.95
NN4920MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	100	140	40	1.76
RNA 4920UU	Однорядный игольчатый роликоподшипник с сепаратором.	115	140	40	1.2
RSF-4920E4	Роликовый радиальный цилиндрический подшипник, двухрядный.	100	140	40	1.97
NA4920-2RS	Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника.	100	140	40	1.9
NAU 4920UU	Роликовый радиальный цилиндрический подшипник, двухрядный.	100	140	40	1.77
RNA4920-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	115	140	40	1.15
NAG 4920UU	Роликовый радиальный цилиндрический подшипник, двухрядный.	100	140	40	1.85
NNU4920K V	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	100	140	40	1.78
NNCL4920-V	Бессепараторный подшипник.	100	140	40	1.9
NNU4920/W33	Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	140	40	1.9
NNC 4920 CV	Бессепараторный подшипник.	100	140	40	1.95

Модификации подшипника NNU 4920 B/SPW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
