Роликовый подшипник NNF 5026 ADA-2LSV

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер сопряженных деталей (das rec.) - 150;
• Размер (d1) - 155 мм.;
• Размер (r3 min.) - 0.6 мм.;
• Размер (r4 min.) - 0.6 мм.;
• Размер (b) - 4.2 мм.;
• Размер (C1+0.2) - 83.2 мм.;
• Размер сопряженных деталей (Ca1 –0.2) - 77;
• Размер сопряженных деталей (Ca2 –0.2) - 75;
• Размер сопряженных деталей (da min.) - 137;
• Размер (C2) - 5.4;
• Pu (N) Предел усталостной прочности - 120000;
• Размеры. мм - 130x200x95;
• Грузоподъемность динамическая - 616 кн;
• Граничная нагрузка по усталости (Pu) - 120;
• Количество дорожек качения - 2;
• Уплотнение - есть;
• Размер (D1) - 196 мм.;
• Размер сопряженных деталей (ra max.) - 1.5;

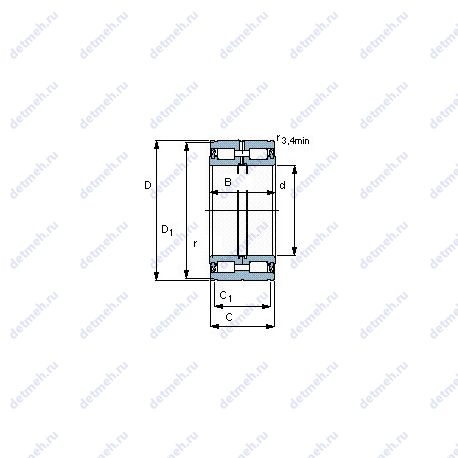

Габаритные и посадочные размеры:

• Радиус наружней фаски - 1.8 мм.;
• d (мм) Внутренний диаметр - 130;
• D (мм) Наружный диаметр - 200;
• m (кг) Масса - 10.5;
• В (мм) Ширина - 95;
• Масса - 10.5 кг;
• Внутренний диаметр - 130 мм;
• Внешний диаметр - 200 мм;
• Высота. мм - 95;
• Ширина наружной обоймы (C) - 94 мм.;
• Ширина (высота) (B) - 95 мм.;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.4;

Классификация:

• Нагрузка - радиальная;
• Тела качения - ролики;
• Обозначение - nnf5026ada-2lsv, nnf 5026 ada-2lsv;
• Основной тип - роликовый радиальный;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 1040;
• C (kN) Грузоподъемность динамическая - 616;
• Nпр (об/мин) Предельная частота вращения. об/мин - 630;
• Грузоподъемность статическая - 1040 кн;
• Частота вращения предельная - 630 об/мин;
