Роликовый подшипник NNF 5004 ADB-2LSV
Подшипник NNF 5004 ADB-2LSV — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 5004, размер 20*42*30 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 42 мм
Ширина: 30 мм
Масса: 0.2 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

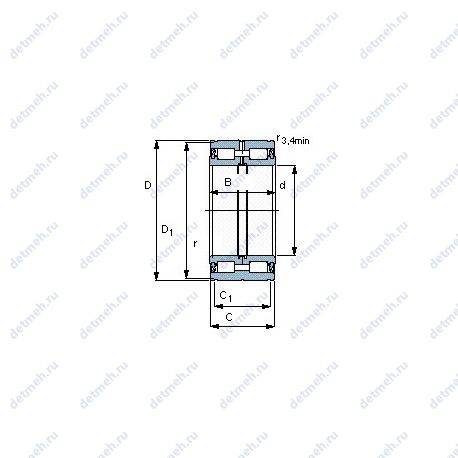

Таблица размеров и характеристик подшипника NNF 5004 ADB-2LSV
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (das rec.): 28.8
- Размер (d1): 30.6 мм.
- Размер (r3 min.): 0.3 мм.
- Размер (r4 min.): 0.3 мм.
- Размер (b): 1.8 мм.
- Размер (C1+0.2): 24.7 мм.
- Размер сопряженных деталей (Ca1 –0.2): 21.5
- Размер сопряженных деталей (Ca2 –0.2): 21
- Размер сопряженных деталей (da min.): 24
- Размер (C2): 2.15
- Pu (N) Предел усталостной прочности: 6200
- Размеры. мм: 20x42x30
- Грузоподъемность динамическая: 45.7 кн
- Граничная нагрузка по усталости (Pu): 5.7
- Количество дорожек качения: 2
- Уплотнение: есть
- Размер (D1): 40.2 мм.
- Размер сопряженных деталей (ra max.): 0.3
Габаритные и посадочные размеры:
- Радиус наружней фаски: 0.5 мм.
- d (мм) Внутренний диаметр: 20
- D (мм) Наружный диаметр: 42
- m (кг) Масса: 0.2
- В (мм) Ширина: 30
- Масса: 0.2 кг
- Внутренний диаметр: 20 мм
- Внешний диаметр: 42 мм
- Высота. мм: 30
- Ширина наружной обоймы (C): 29 мм.
- Ширина (высота) (B): 30 мм
Исходные данные для расчета:
- Расчетный коэффициент (kr): 0.4
Классификация:
- Нагрузка: радиальная
- Тела качения: ролики
- Обозначение: nnf5004adb-2lsv, nnf 5004 adb-2lsv
- Основной тип: роликовый радиальный
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 55
- C (kN) Грузоподъемность динамическая: 45.7
- Nпр (об/мин) Предельная частота вращения. об/мин: 3400
- Грузоподъемность статическая: 55 кн
- Частота вращения предельная: 3400 об/мин
В таблице приведены основные размеры подшипника NNF 5004 ADB-2LSV, технические характеристики и номинальные значения.
Таблица модификаций подшипника NNF 5004 ADB-2LSV
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NNF5004 V | Бессепараторный подшипник. | 20 | 42 | 30 | 0.2 |
| SL18 5004 | Специальный шариковый подшипник. | 20 | 42 | 30 | 0.2 |
| SL04 5004 | Специальный шариковый подшипник. | 20 | 42 | 30 | 0.2 |
| NNCF5004 V | Бессепараторный подшипник. | 20 | 42 | 30 | 0.2 |
| NNCF 5004 CV | Бессепараторный подшипник. | 20 | 42 | 30 | 0.2 |
| NCF5004-2LSV | Однорядный без сепараторный цилиндрический роликовый подшипник. Два борта на внутреннем кольце и один борт на наружном. Уплотнения типа LS с двух сторон подшипника. Бессепараторный подшипник. | 20 | 42 | 30 | 0.2 |
Модификации подшипника NNF 5004 ADB-2LSV - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| SL045004-PP | 20 | 42 | 30 |
