Подшипник NKX 20 Z ISO

Модификация NKX 20 Z — это импортный комбинированный подшипник, основное конструктивное исполнение - 20.
Размер подшипника: 20*36.2*30 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: SKF
  3. Внутренний диаметрВнутренний диаметр: 20 мм
  4. Наружный диаметрНаружный диаметр: 36.2 мм
  5. ШиринаШирина: 30 мм
  6. МассаМасса: 0.09 кг

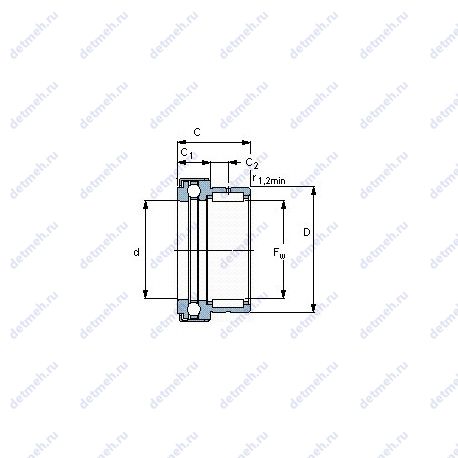

Подшипник NKX 20 Z чертеж
Чертеж подшипника NKX 20 Z

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица взаимозаменяемостей подшипника NKX 20 Z

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
NKXR 20 Z2036.230Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника NKX 20 Z

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - nkx 20 z;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 30x20x30;
  • Размер сопряженных деталей (ra max.) - 0.3 мм;
  • r1.2 min. - 0.3 мм;
  • rb max. - 0.3 мм;
  • da min. - 30.7 мм;
  • C1 - 10 мм;
  • F - 20 мм;
  • C2 - 10.5 мм;
  • Fw - 20 мм;
  • Граничная нагрузка по усталости. радиальное направление Pu - 3 кн;
  • Граничная нагрузка по усталости. осевое направление Pu - 1 кн;
  • D2 - 36.2 мм;
  • di - 17 мм;
  • Bi - 20 мм;
  • Inner ring - ir 17x20x20;
  • Fw (мм) Диаметр дорожки качения вала - 20;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 30 мм;
  • Внешний диаметр - 20 мм;
  • Высота. мм - 30;
  • Ширина наружной обоймы (C) - 30 мм;
  • Масса - 0.09 кг;
  • Наружный диаметр (D) - 30 мм;
  • Внутренний диаметр (d) - 20 мм;
  • D (мм) Наружный диаметр - 30;
  • m (кг) Масса - 0.09;
  • C (мм) Ширина наружного кольца - 30;

Пропускная способность:

  • Номинальная частота вращения - 7500 об/мин;
  • Предельная частота вращения - 6000 об/мин;
  • Динамическая грузоподъемность. радиальное направление C - 16.5 кн;
  • Статическая грузоподъемность. радиальное направление C0 - 25.5 кн;
  • Динамическая грузоподъемность. осевое направление C - 14.3 кн;
  • Статическая грузоподъемность. осевое направление C0 - 27 кн;
  • Co (kN) Грузоподъемность статическая - 27;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7500;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 5600;
×
