Роликовый подшипник NJ 2009 ECP

Подшипник NJ 2009 ECP — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2009, размер 45*75*19 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 75 мм
Ширина: 19 мм
Масса: 0.3 кг

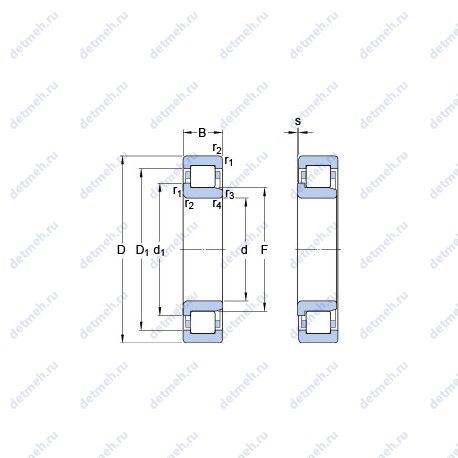

Подшипник NJ 2009 ECP чертеж — Чертеж подшипника NJ 2009 ECP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт Суффикс ECP — Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJ 2009 ECP

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

F - 52.5 мм;
Размер (d1) - 56 мм;
r1.2 min. - 1 мм;
r3.4 min. - 1 мм;
Размер сопряженных деталей (db min) - 57.5 мм;
Da max. - 69.8 мм;
da min. - 57 мм;
s - 0.7 мм;
Pu (N) Предел усталостной прочности - 7800;
Граничная нагрузка по усталости (Pu) - 7.8 кн;
Размеры. мм - 75x45x19;
Размер (D1) - 65.5 мм;
Размер сопряженных деталей (da max) - 51 мм;
Размер сопряженных деталей (ra max.) - 1 мм;

Классификация:

Нагрузка - осевая, радиальная;
Основной тип - шариковый упорный, роликовый радиальный;
Тела качения - ролики, шарики;
Обозначение - nj 2009 ecp;

Пропускная способность:

Номинальная частота вращения - 9000 об/мин;
Предельная частота вращения - 11000 об/мин;
Co (kN) Грузоподъемность статическая - 64;
C (kN) Грузоподъемность динамическая - 52.8;
Динамическая грузоподъемность (C) - 52.8 кн;
Статическая грузоподъемность (C0) - 64 кн;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.1;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 45;
D (мм) Наружный диаметр - 75;
m (кг) Масса - 0.34;
В (мм) Ширина - 19;
Внутренний диаметр - 75 мм;
Внешний диаметр - 45 мм;
Высота. мм - 19;
Масса - 0.3 кг;
Наружный диаметр (D) - 75 мм;
Внутренний диаметр (d) - 45 мм;
Ширина (высота) (B) - 19 мм;

В таблице приведены основные размеры подшипника NJ 2009 ECP, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ 2009 ECP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NJ2009	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	75	19	0.349
NU2009	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	75	19	0.34
NUP2009	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	45	75	19	0.358

Модификации подшипника NJ 2009 ECP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
