Роликовый подшипник NCF29/560V/HB1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Нагрузка - радиальная;
• Тела качения - ролики;
• Обозначение - ncf29/560v/hb1;
• Основной тип - роликовый радиальный;

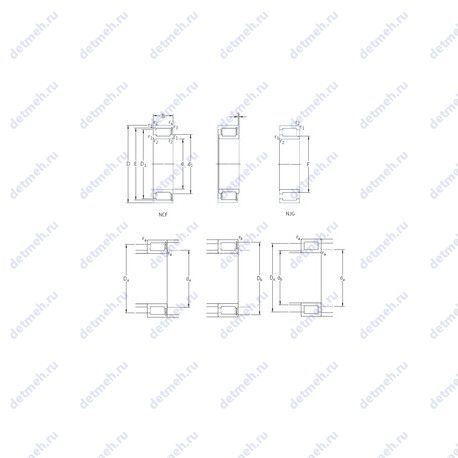

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 112 мм.;
• Ширина наружной обоймы (C) - 112 мм.;
• Внутренний диаметр - 560 мм;
• Внешний диаметр - 750 мм;
• Высота. мм - 112;
• Масса - 140 кг;

Прочие характеристики:

• Размер (D1) - 682 мм.;
• Размер (r1 min.) - 5 мм.;
• Размер (r2 min.) - 5 мм.;
• Размер сопряженных деталей (Da max.) - 732;
• Размер сопряженных деталей (ra max.) - 4;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 7;
• Размер (E) - 709 мм.;
• Уплотнение - нет;
• Размер (d1) - 628 мм.;
• Размер (r3 min.) - 5 мм.;
• Размер (r4 min.) - 5 мм.;
• Размер сопряженных деталей (rb max.) - 4;
• Размер сопряженных деталей (da min.) - 578;
• Размер сопряженных деталей (das rec.) - 615;
• Размер сопряженных деталей (Db max) - 732;
• Размеры. мм - 560x750x112;
• Грузоподъемность динамическая - 3080 кн;
• Граничная нагрузка по усталости (Pu) - 500;
• Количество дорожек качения - 1;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.2;

Пропускная способность:

• Грузоподъемность статическая - 6700 кн;
• Частота вращения номинальная - 320 об/мин;
• Частота вращения предельная - 400 об/мин;
