Опорный ролик NATV 5 PPA

Подшипник NATV 5 PPA — это импортный опорный ролик подшипник, обозначение основновного исполнения 5, размер 5*16*11 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 5 мм
Наружный диаметр: 16 мм
Ширина: 11 мм
Масса: 0.015 кг

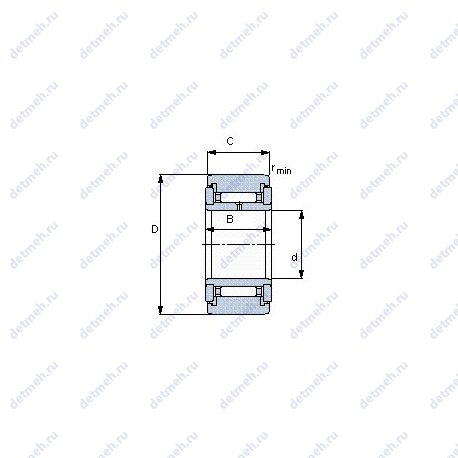

Подшипник NATV 5 PPA чертеж — Чертеж подшипника NATV 5 PPA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NATV — Опорный ролик на основе роликоподшипника с двумя напрессованными фланцевыми кольцами, оснащённый комплектом игольчатых роликов без сепаратора. Суффикс PP — Контактные уплотнения с двух сторон у опорных роликов Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника NATV 5 PPA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Максимальная статическая радиальная грузоподъемность F0r - 5.7 кн;
C (kN) Грузоподъемность динамическая - 4.73;
Co (kN) Грузоподъемность статическая - 6.55;
Максимальная статическая радиальная грузоподъемность Fr - 4 кн;
Грузоподъемность статическая C0 - 6.6 кн;
Предельная частота вращения - 4300 об/мин;
Динамическая грузоподъемность (C) - 4.7 кн;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 11;
m (кг) Масса - 0.015;
D (мм) Наружный диаметр - 16;
d (мм) Внутренний диаметр - 5;
Ширина (высота) (B) - 12 мм;
Внутренний диаметр (d) - 5 мм;
Наружный диаметр (D) - 16 мм;
Масса - 0.015 кг;
Ширина наружной обоймы (C) - 11 мм;
Высота. мм - 11;
Внешний диаметр - 16 мм;
Внутренний диаметр - 5 мм;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 720;
r1.2 min. - 0.15 мм;
Размер (d1) - 12.5 мм;
Граничная нагрузка по усталости (Pu) - 0.72 кн;
Размеры. мм - 5x16x11;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - natv 5 ppa;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NATV 5 PPA, технические характеристики и номинальные значения.
