Роликовый подшипник CRL 28 A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.12;

Прочие характеристики:

• Размер (d1) - 116.05 мм;
• r1.2 min. - 3.2 мм;
• r3.4 min. - 3.2 мм;
• Da min. - 148 мм;
• Da max. - 150.5 мм;
• rb max. - 2.5 мм;
• da min. - 103 мм;
• E - 146 мм;
• s - 2 мм;
• Pu (N) Предел усталостной прочности - 24000;
• Граничная нагрузка по усталости (Pu) - 24 кн;
• Размеры. мм - 165.1x88.9x28.575;
• Размер сопряженных деталей (da max) - 143 мм;
• Размер сопряженных деталей (ra max.) - 2.5 мм;

Пропускная способность:

• Номинальная частота вращения - 4500 об/мин;
• Предельная частота вращения - 5000 об/мин;
• Co (kN) Грузоподъемность статическая - 193;
• C (kN) Грузоподъемность динамическая - 165;
• Динамическая грузоподъемность (C) - 165 кн;
• Статическая грузоподъемность (C0) - 193 кн;

Классификация:

• Нагрузка - осевая, радиальная;
• Основной тип - шариковый упорный, роликовый радиальный;
• Тела качения - ролики, шарики;
• Обозначение - crl 28 a;

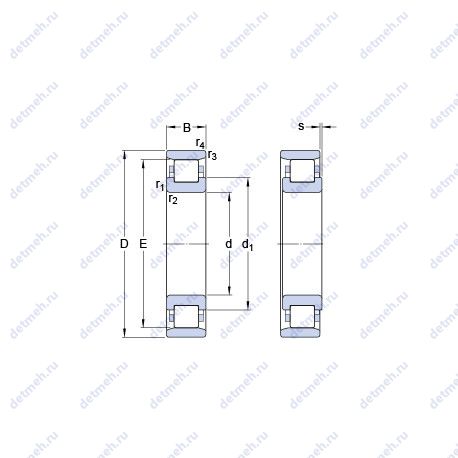

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 88.9;
• D (мм) Наружный диаметр - 165.1;
• m (кг) Масса - 2.5;
• В (мм) Ширина - 28.575;
• Внутренний диаметр - 165.1 мм;
• Внешний диаметр - 88.9 мм;
• Высота. мм - 28.575;
• Масса - 2.5 кг;
• Наружный диаметр (D) - 165.1 мм;
• Внутренний диаметр (d) - 88.9 мм;
• Ширина (высота) (B) - 28.575 мм;
