Роликовый подшипник C 4020 K30V

Подшипник C 4020 K30V — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 4020, размер 100*150*50 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 50 мм
Масса: 3.05 кг

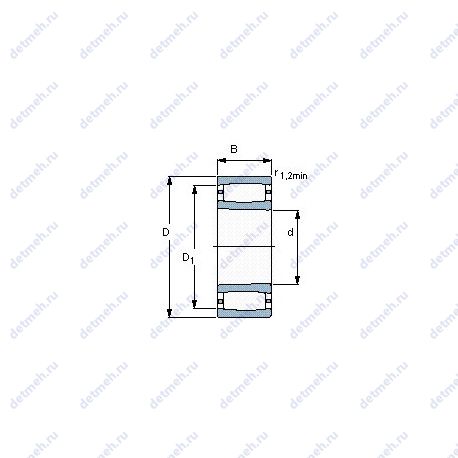

Подшипник C 4020 K30V чертеж — Чертеж подшипника C 4020 K30V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K30 — Коническое внутреннее отверстие, конусность 1:30 Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 4020 K30V

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Допустимое осевое смещение (S1) - 14;
Размер (r1 min.) - 1.5 мм;
Размер (r2 min.) - 1.5 мм;
Размер сопряженных деталей (da max) - 126;
Размер сопряженных деталей (Da max.) - 143;
Размер сопряженных деталей (ra max.) - 1.5;
Размер сопряженных деталей (da min.) - 107;
Размер (d2) - 113 мм.;
Размер (D1) - 135 мм.;
Допустимое осевое смещение (S2) - 9.7;
Pu (N) Предел усталостной прочности - 57000;
Размеры. мм - 100x150x50;
Грузоподъемность динамическая - 355 кн;
Граничная нагрузка по усталости (Pu) - 58.5;
Количество дорожек качения - 1;
Уплотнение - нет;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - c4020k30v, c 4020 k30v;
Основной тип - роликовый радиальный;

Исходные данные для расчета:

Расчетный коэффициент (k2) - 0.118;
Расчетный коэффициент (k1) - 0.098;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 100;
D (мм) Наружный диаметр - 150;
m (кг) Масса - 3.05;
В (мм) Ширина - 50;
Ширина наружной обоймы (C) - 50 мм;
Внутренний диаметр - 100 мм;
Внешний диаметр - 150 мм;
Высота. мм - 50;
Масса - 3.05 кг;
Ширина (высота) (B) - 50 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 530;
C (kN) Грузоподъемность динамическая - 355;
Грузоподъемность статическая - 530 кн;
Частота вращения номинальная - – об/мин;
Частота вращения предельная - 1400 об/мин;

В таблице приведены основные размеры подшипника C 4020 K30V, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 4020 K30V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
C 4020 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	100	150	50	3.05
C 4020-2CS5V	Тороидальный подшипник CARB. Бессепараторный подшипник.	100	150	50	2.9
C4020-2CS5V/GEM9	Цилиндрический роликоподшипник (или сам подшипник). Бессепараторный подшипник. Антизадирная пластичная смазка.	100	150	50	2.9

Модификации подшипника C 4020 K30V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
