Роликовый подшипник C 3160 K

Подшипник C 3160 K — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 3160, размер 300*500*160 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 300 мм
Наружный диаметр: 500 мм
Ширина: 160 мм
Масса: 125 кг

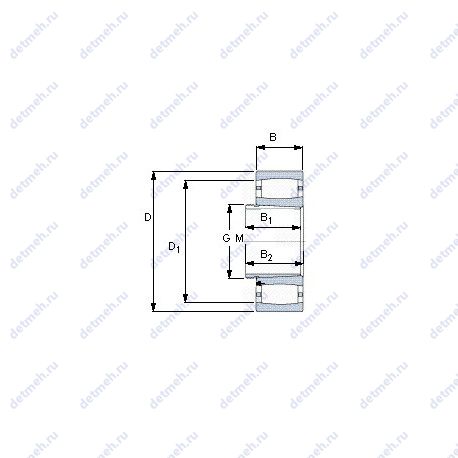

Подшипник C 3160 K чертеж — Чертеж подшипника C 3160 K

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника C 3160 K

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (k1) - 0.106;
Расчетный коэффициент (k2) - 0.106;

Прочие характеристики:

Размер (r2 min.) - 5 мм.;
Размер сопряженных деталей (da max) - 392;
Размер сопряженных деталей (Da max.) - 480;
Размер сопряженных деталей (ra max.) - 4;
Размер сопряженных деталей (Da min) - 422;
Размер сопряженных деталей (da min.) - 320;
Размер (d2) - 362 мм.;
Допустимое осевое смещение (S1) - 30.5;
Размер (r1 min.) - 5 мм.;
Размер сопряженных деталей (Ca) - 4.9;
Pu (N) Предел усталостной прочности - 400000;
Размеры. мм - 300x500x160;
Грузоподъемность динамическая - 3250 кн;
Граничная нагрузка по усталости (Pu) - 400;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (D1) - 448 мм.;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - c3160k, c 3160 k;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 300;
D (мм) Наружный диаметр - 500;
m (кг) Масса - 126;
В (мм) Ширина - 160;
Масса - 125 кг;
Внутренний диаметр - 300 мм;
Внешний диаметр - 500 мм;
Высота. мм - 160;
Ширина наружной обоймы (C) - 160 мм.;
Ширина (высота) (B) - 160 мм.;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 5200;
C (kN) Грузоподъемность динамическая - 3250;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 900;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 700;
Грузоподъемность статическая - 5200 кн;
Частота вращения номинальная - 950 об/мин;
Частота вращения предельная - 1300 об/мин;

В таблице приведены основные размеры подшипника C 3160 K, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3160 K

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N3160	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	300	500	160	129
NF3160	Тороидальный подшипник, однорядный.	300	500	160	139
NJ3160	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	300	500	160	132.4
NN3160	Двухрядный цилиндрический роликовый подшипник.	300	500	160	126
NP3160	Тороидальный подшипник, однорядный.	300	500	160	145
NU3160	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	300	500	160	129
C 3160	Тороидальный подшипник CARB.	300	500	160	125
NUP3160	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	300	500	160	135.8
NN3160 K	Коническое внутреннее отверстие, конусность 1:12.	300	500	160	122
C 3160 K/HA3C4	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	300	500	160	120

Модификации подшипника C 3160 K - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
323160	300	500	160
