Роликовый подшипник C 4913 K30V

Подшипник C 4913 K30V — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 4913, размер 65*90*25 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 65 мм
Наружный диаметр: 90 мм
Ширина: 25 мм
Масса: 0.5 кг

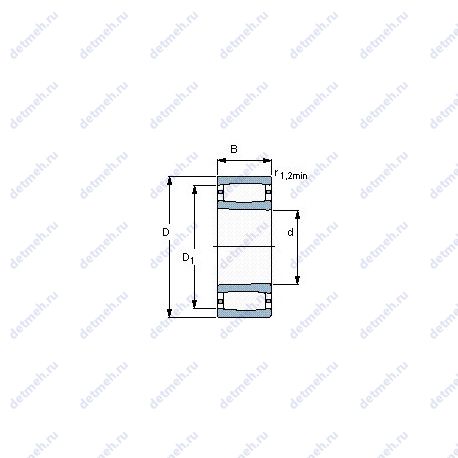

Подшипник C 4913 K30V чертеж — Чертеж подшипника C 4913 K30V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K30 — Коническое внутреннее отверстие, конусность 1:30 Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника C 4913 K30V

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.109;
Коэффициент отклонения k1 - 0.107;

Прочие характеристики:

r1.2 min. - 1 мм;
Da max. - 85.4 мм;
d2 - 72.1 мм;
da min. - 69.6 мм;
s1 - 5.5 мм;
s2 - 2.3 мм;
Pu (N) Предел усталостной прочности - 20800;
Размеры. мм - 90x65x25;
Граничная нагрузка по усталости (Pu) - 15 кн;
Размер (D1) - 82.2 мм;
Размер сопряженных деталей (da max) - 72 мм;
Размер сопряженных деталей (ra max.) - 1 мм;

Пропускная способность:

Предельная частота вращения - 2800 об/мин;
Co (kN) Грузоподъемность статическая - 180;
C (kN) Грузоподъемность динамическая - 116;
Динамическая грузоподъемность (C) - 95 кн;
Статическая грузоподъемность (C0) - 153 кн;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - c 4913 k30v;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 65;
D (мм) Наружный диаметр - 90;
m (кг) Масса - 0.5;
В (мм) Ширина - 25;
Наружный диаметр (D) - 90 мм;
Внутренний диаметр - 90 мм;
Внешний диаметр - 65 мм;
Высота. мм - 25;
Масса - 0.5 кг;
Внутренний диаметр (d) - 65 мм;
Ширина (высота) (B) - 25 мм;

В таблице приведены основные размеры подшипника C 4913 K30V, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 4913 K30V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NA 4913	Игольчатый роликовый подшипник с размерами по ISO 15.	65	90	25	0.46
NA4913R	Игольчатый роликовый подшипник с размерами по ISO 15.	65	90	25	0.454
NA4913S	Игольчатый роликовый подшипник с размерами по ISO 15. Сварной стальной сепаратор.	65	90	25	0.427
C 4913 V	Цилиндрический роликоподшипник (или сам подшипник). Бессепараторный подшипник.	65	90	25	0.5
RNA 4913	Однорядный игольчатый роликоподшипник с сепаратором.	72	90	25	312
NAU 4913	Тороидальный подшипник, однорядный.	65	90	25	0.44
NAG 4913	Полнокомплектный неразборной подшипник с большой номинальной нагрузкой..	65	90	25	0.455
RNA4913R	Однорядный игольчатый роликоподшипник с сепаратором.	72	90	25	0.312
RNA4913S	Однорядный игольчатый роликоподшипник с сепаратором. Сварной стальной сепаратор.	72	90	25	0.286
NA4913TT	Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита.	65	90	26	0.47
RNA4913TT	Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита.	72	90	25	0.32
NA4913-XL	Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	65	90	25	0.456
RNA 4913U	Однорядный игольчатый роликоподшипник с сепаратором.	72	90	25	0.325
RS-4913E4	Подшипники с двойными защитными шайбами (без возможности смазки) с широким внутренним кольцом, используемые в резиновых блоках корпусов..	65	90	25	0.5
RNA4913-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	72	90	25	0.312
NAG 4913UU	Тороидальный подшипник, однорядный.	65	90	25	0.455
NAU 4913UU	Тороидальный подшипник, однорядный.	65	90	25	0.44
RNA 4913UU	Однорядный игольчатый роликоподшипник с сепаратором.	72	90	25	0.325
RSF-4913E4	Тороидальный подшипник, однорядный.	65	90	25	0.5
NA4913-2RS	Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника.	65	90	25	4.6

Модификации подшипника C 4913 K30V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
NKI 65/25	65	90	25	Проточка на внешнем кольце для смазки
NKI65/25-XL	65	90	25	Проточка на внешнем кольце для смазки
NK73/25R+IR65x73x25	65	90	25	Проточка на внешнем кольце для смазки
