Роликовый подшипник C 4034-2CS5V/GEM9

Подшипник C 4034-2CS5V/GEM9 — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 4034, размер 170*260*90 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 170 мм
Наружный диаметр: 260 мм
Ширина: 90 мм
Масса: 17 кг

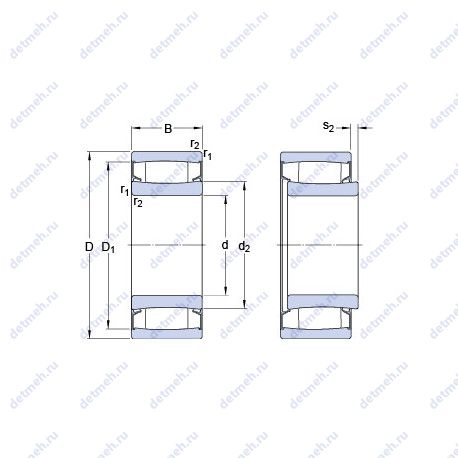

Подшипник C 4034-2CS5V/GEM9 чертеж — Чертеж подшипника C 4034-2CS5V/GEM9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс V — Бессепараторный подшипник Суффикс GE — Антизадирная пластичная смазка

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 4034-2CS5V/GEM9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Статическая грузоподъемность (C0) - 1630 кн;
Предельная частота вращения - 53 об/мин;
Динамическая грузоподъемность (C) - 965 кн;

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.097;
Коэффициент отклонения k1 - 0.116;

Прочие характеристики:

s2 - 9 мм;
da min. - 180 мм;
d2 - 201 мм;
Da max. - 250 мм;
r1.2 min. - 2.1 мм;
Размер сопряженных деталей (ra max.) - 2 мм;
Размер сопряженных деталей (da max) - 199 мм;
Размер (D1) - 237 мм;
Граничная нагрузка по усталости (Pu) - 150 кн;
Размеры. мм - 260x170x90;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c 4034-2cs5v/gem9;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 90 мм;
Внутренний диаметр (d) - 170 мм;
Наружный диаметр (D) - 260 мм;
Масса - 17 кг;
Высота. мм - 90;
Внешний диаметр - 170 мм;
Внутренний диаметр - 260 мм;

В таблице приведены основные размеры подшипника C 4034-2CS5V/GEM9, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 4034-2CS5V/GEM9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
C 4034 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	170	260	90	17.5
C 4034 K30V	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:30. Бессепараторный подшипник.	170	260	90	17.5

Модификации подшипника C 4034-2CS5V/GEM9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Дополнительная информация
