Роликовый подшипник C 39/500 KM + OH 39/500 HE

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

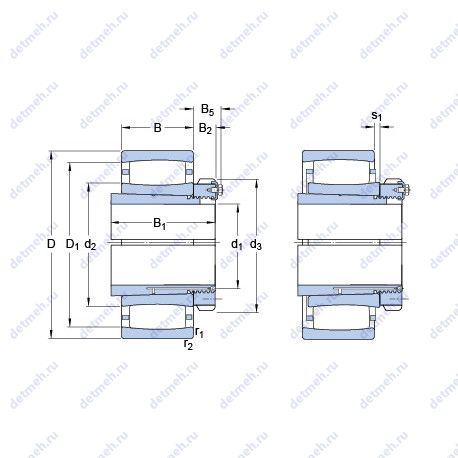

Прочие характеристики:

• B1: 208 мм
• r1.2 min.: 5 мм
• Размер сопряженных деталей (db min): 516 мм
• Da min.: 614 мм
• Da max.: 652 мм
• Ca min.: 2 мм
• d2: 555 мм
• Размер (d1): 470 мм
• Ba min.: 18 мм
• d3: 580 мм
• B2: 68 мм
• B5: 85 мм
• s1: 20.4 мм
• Размеры. мм: 670x470x208
• Граничная нагрузка по усталости (Pu): 430 кн
• Размер (D1): 632 мм
• Размер сопряженных деталей (da max): 580 мм
• Размер сопряженных деталей (ra max.): 4 мм

Пропускная способность:

• Номинальная частота вращения: 700 об/мин
• Предельная частота вращения: 950 об/мин
• Динамическая грузоподъемность (C): 3150 кн
• Статическая грузоподъемность (C0): 6300 кн

Исходные данные для расчета:

• Коэффициент отклонения k1: 0.135
• Рабочий коэффициент подачи k2: 0.095

Габаритные и посадочные размеры:

• Наружный диаметр (D): 670 мм
• Внутренний диаметр: 670 мм
• Внешний диаметр: 470 мм
• Высота. мм: 208
• Масса: 195 кг
• Ширина (высота) (B): 128 мм

Классификация:

• Тела качения: ролики
• Обозначение: c 39/500 km + oh 39/500 he
• Основной тип: роликовый радиальный
• Нагрузка: радиальная
