Роликовый подшипник C 3224 K
Подшипник C 3224 K — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 3224, размер 120*215*76 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 76 мм
Масса: 11.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

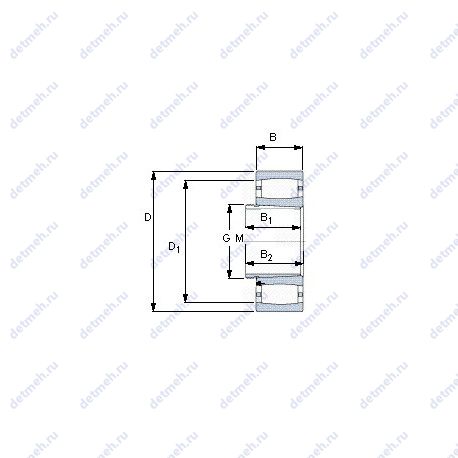

Таблица размеров и характеристик подшипника C 3224 K
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 120
- D (мм) Наружный диаметр: 215
- m (кг) Масса: 11.26
- В (мм) Ширина: 76
- Внутренний диаметр (d): 120 мм
- Внутренний диаметр: 215 мм
- Внешний диаметр: 120 мм
- Высота. мм: 76
- Масса: 11.5 кг
- Наружный диаметр (D): 215 мм
- Ширина (высота) (B): 76 мм
Прочие характеристики:
- Da max.: 203 мм
- Ca min.: 2.4 мм
- d2: 149 мм
- da min.: 127 мм
- s1: 17.1 мм
- Da min.: 179 мм
- Pu (N) Предел усталостной прочности: 98000
- Размеры. мм: 215x120x76
- Граничная нагрузка по усталости (Pu): 98 кн
- Размер (D1): 190 мм
- Размер сопряженных деталей (da max): 162 мм
- Размер сопряженных деталей (ra max.): 2 мм
- r1.2 min.: 2.1 мм
Пропускная способность:
- Номинальная частота вращения: 2400 об/мин
- Предельная частота вращения: 3200 об/мин
- Co (kN) Грузоподъемность статическая: 980
- C (kN) Грузоподъемность динамическая: 750
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 2200
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 1700
- Динамическая грузоподъемность (C): 750 кн
- Статическая грузоподъемность (C0): 980 кн
Исходные данные для расчета:
- Коэффициент отклонения k1: 0.103
- Рабочий коэффициент подачи k2: 0.108
Классификация:
- Тела качения: ролики
- Обозначение: c 3224 k
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
В таблице приведены основные размеры подшипника C 3224 K, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 3224 K
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N3224 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 76 | 11.9 |
| NF3224 | Тороидальный подшипник, однорядный. | 120 | 215 | 76 | 12.84 |
| NJ3224 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 76 | 12.21 |
| NP3224 | Тороидальный подшипник, однорядный. | 120 | 215 | 76 | 13.37 |
| NU3224 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 76 | 11.9 |
| C 3224 | Тороидальный подшипник CARB. | 120 | 215 | 76 | 12 |
| NUP3224 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 76 | 12.53 |
Модификации подшипника C 3224 K - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 120RUB32 | 120 | 215 | 76 | |||
| 120RUB32APV | 120 | 215 | 76 |
