Роликовый подшипник C 3988 KM + OH 3988 HE

Подшипник C 3988 KM + OH 3988 HE — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3988, размер 600*600*118 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 600 мм
Наружный диаметр: 600 мм
Ширина: 118 мм
Масса: 155 кг

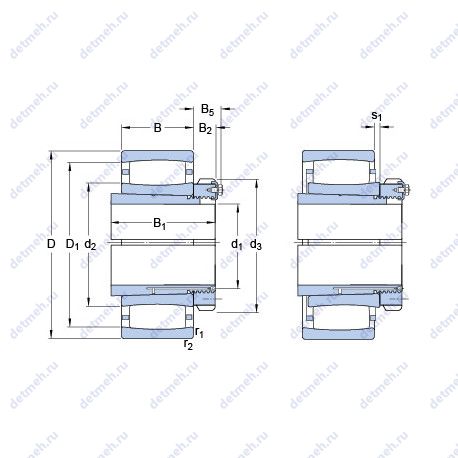

Подшипник C 3988 KM + OH 3988 HE чертеж — Чертеж подшипника C 3988 KM + OH 3988 HE

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3988 KM + OH 3988 HE

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

B1 - 189 мм;
r1.2 min. - 4 мм;
Размер сопряженных деталей (db min) - 454 мм;
Da min. - 546 мм;
Da max. - 585 мм;
Ca min. - 1.9 мм;
d2 - 494 мм;
Размер (d1) - 410 мм;
Ba min. - 17 мм;
d3 - 520 мм;
B2 - 60 мм;
B5 - 77 мм;
s1 - 20 мм;
Размеры. мм - 600x410x189;
Граничная нагрузка по усталости (Pu) - 375 кн;
Размер (D1) - 560 мм;
Размер сопряженных деталей (da max) - 517 мм;
Размер сопряженных деталей (ra max.) - 3 мм;

Пропускная способность:

Номинальная частота вращения - 800 об/мин;
Предельная частота вращения - 1100 об/мин;
Динамическая грузоподъемность (C) - 2600 кн;
Статическая грузоподъемность (C0) - 5300 кн;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.133;
Рабочий коэффициент подачи k2 - 0.095;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 600 мм;
Внутренний диаметр - 600 мм;
Внешний диаметр - 410 мм;
Высота. мм - 189;
Масса - 155 кг;
Ширина (высота) (B) - 118 мм;

Классификация:

Тела качения - ролики;
Обозначение - c 3988 km + oh 3988 he;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника C 3988 KM + OH 3988 HE, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3988 KM + OH 3988 HE

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NJ3988	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	440	600	118	107.8
NU3988	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	440	600	118	105
NUP3988	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	440	600	118	110.6
C 3988 M	Цилиндрический роликоподшипник (или сам подшипник).	440	600	118	99
C 3988 KM	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	440	600	118	99
NUP 3988 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	440	600	118	105

Модификации подшипника C 3988 KM + OH 3988 HE - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
