Роликовый подшипник C 4015 K30V

Подшипник C 4015 K30V — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 4015, размер 75*115*40 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 75 мм
Наружный диаметр: 115 мм
Ширина: 40 мм
Масса: 1.6 кг

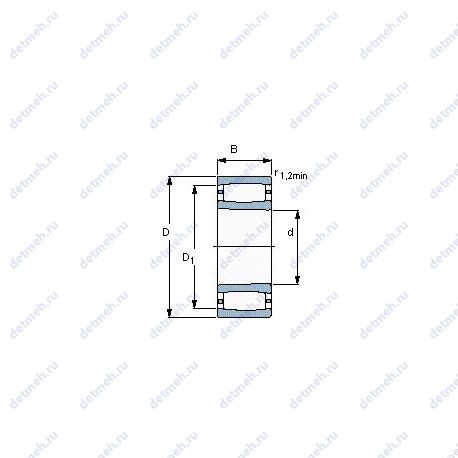

Подшипник C 4015 K30V чертеж — Чертеж подшипника C 4015 K30V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K30 — Коническое внутреннее отверстие, конусность 1:30 Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 4015 K30V

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.114;
Коэффициент отклонения k1 - 0.099;

Прочие характеристики:

r1.2 min. - 1.1 мм;
Da max. - 109 мм;
d2 - 88.7 мм;
da min. - 81 мм;
s1 - 9.4 мм;
s2 - 5.1 мм;
Pu (N) Предел усталостной прочности - 40500;
Размеры. мм - 115x75x40;
Граничная нагрузка по усталости (Pu) - 40.5 кн;
Размер (D1) - 101 мм;
Размер сопряженных деталей (da max) - 94 мм;
Размер сопряженных деталей (ra max.) - 1 мм;

Пропускная способность:

Предельная частота вращения - 2000 об/мин;
Co (kN) Грузоподъемность статическая - 345;
C (kN) Грузоподъемность динамическая - 208;
Динамическая грузоподъемность (C) - 208 кн;
Статическая грузоподъемность (C0) - 345 кн;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - c 4015 k30v;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 75;
D (мм) Наружный диаметр - 115;
m (кг) Масса - 1.6;
В (мм) Ширина - 40;
Наружный диаметр (D) - 115 мм;
Внутренний диаметр - 115 мм;
Внешний диаметр - 75 мм;
Высота. мм - 40;
Масса - 1.6 кг;
Внутренний диаметр (d) - 75 мм;
Ширина (высота) (B) - 40 мм;

В таблице приведены основные размеры подшипника C 4015 K30V, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 4015 K30V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
C 4015 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	75	115	40	1.6
C 4015-2CS5V	Тороидальный подшипник CARB. Бессепараторный подшипник.	75	115	40	1.4
C4015-2CS5V/GEM9	Цилиндрический роликоподшипник (или сам подшипник). Бессепараторный подшипник. Антизадирная пластичная смазка.	75	115	40	1.4

Модификации подшипника C 4015 K30V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
