Роликовый подшипник C 4038 K30V + AH 24038

Подшипник C 4038 K30V + AH 24038 — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 4038, размер 290*290*100 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 290 мм
Наружный диаметр: 290 мм
Ширина: 100 мм
Масса: 28 кг

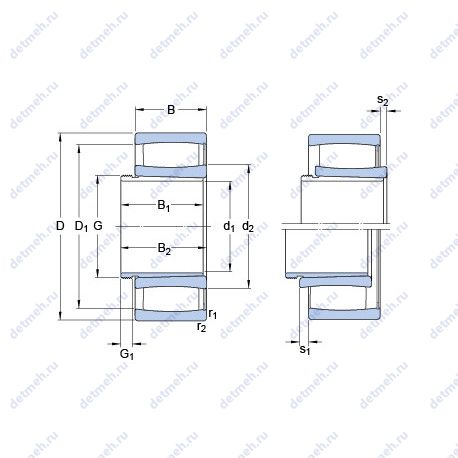

Подшипник C 4038 K30V + AH 24038 чертеж — Чертеж подшипника C 4038 K30V + AH 24038

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K30 — Коническое внутреннее отверстие, конусность 1:30 Суффикс VH — Неразборный бессепараторный подшипник Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 4038 K30V + AH 24038

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 2 мм;
s2 - 10.1 мм;
s1 - 20 мм;
G1 - 200 мм;
Резьба (G) - m 200x3;
B1 - 118 мм;
da min. - 201 мм;
d2 - 220 мм;
Da max. - 279 мм;
r1.2 min. - 2.1 мм;
Размер (d1) - 180 мм;
Размер сопряженных деталей (da max) - 245 мм;
Размер (D1) - 263 мм;
Граничная нагрузка по усталости (Pu) - 208 кн;
Размеры. мм - 290x180x118;

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.103;
Коэффициент отклонения k1 - 0.108;

Пропускная способность:

Предельная частота вращения - 380 об/мин;
Статическая грузоподъемность (C0) - 2320 кн;
Динамическая грузоподъемность (C) - 1370 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c 4038 k30v + ah 24038;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 100 мм;
Наружный диаметр (D) - 290 мм;
Масса - 28 кг;
Высота. мм - 118;
Внешний диаметр - 180 мм;
Внутренний диаметр - 290 мм;

В таблице приведены основные размеры подшипника C 4038 K30V + AH 24038, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 4038 K30V + AH 24038

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
C 4038 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	190	290	100	24
C 4038 K30V	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:30. Бессепараторный подшипник.	190	290	100	24
C4038-2CS5V/GEM9	Цилиндрический роликоподшипник (или сам подшипник). Бессепараторный подшипник. Антизадирная пластичная смазка.	190	290	100	24.5

Модификации подшипника C 4038 K30V + AH 24038 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
