Роликовый подшипник C 3152 K + OH 3152 HTL

Подшипник C 3152 K + OH 3152 HTL — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3152, размер 440*440*144 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 440 мм
Наружный диаметр: 440 мм
Ширина: 144 мм
Масса: 105 кг

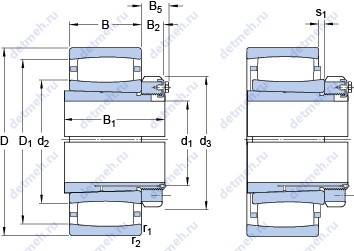

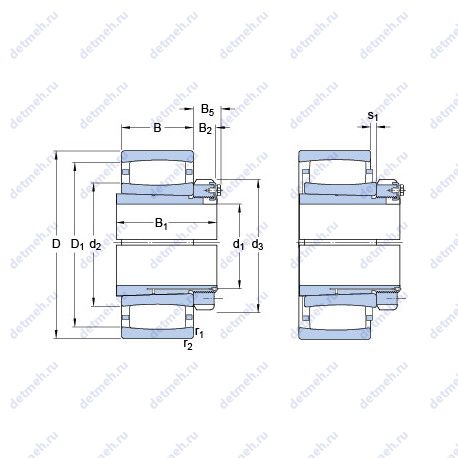

Подшипник C 3152 K + OH 3152 HTL чертеж — Чертеж подшипника C 3152 K + OH 3152 HTL

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс T — Механически обработанный сепаратор из текстолита Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3152 K + OH 3152 HTL

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

B1 - 190 мм;
r1.2 min. - 4 мм;
Размер сопряженных деталей (db min) - 276 мм;
Da min. - 371 мм;
Da max. - 423 мм;
Ca min. - 4.1 мм;
d2 - 314 мм;
Размер (d1) - 240 мм;
Ba min. - 11 мм;
d3 - 310 мм;
B2 - 34 мм;
B5 - 46 мм;
s1 - 26.4 мм;
Размеры. мм - 440x240x190;
Граничная нагрузка по усталости (Pu) - 325 кн;
Размер (D1) - 394 мм;
Размер сопряженных деталей (da max) - 341 мм;
Размер сопряженных деталей (ra max.) - 3 мм;

Пропускная способность:

Номинальная частота вращения - 1100 об/мин;
Предельная частота вращения - 1500 об/мин;
Динамическая грузоподъемность (C) - 2650 кн;
Статическая грузоподъемность (C0) - 4050 кн;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.115;
Рабочий коэффициент подачи k2 - 0.096;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 440 мм;
Внутренний диаметр - 440 мм;
Внешний диаметр - 240 мм;
Высота. мм - 190;
Масса - 105 кг;
Ширина (высота) (B) - 144 мм;

Классификация:

Тела качения - ролики;
Обозначение - c 3152 k + oh 3152 htl;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника C 3152 K + OH 3152 HTL, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3152 K + OH 3152 HTL

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N3152	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	260	440	144	92.7
NF3152	Роликовый радиальный подшипник.	260	440	144	100
NJ3152	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	260	440	144	95.14
NP3152	Роликовый радиальный подшипник.	260	440	144	104.1
NU3152	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	260	440	144	92.7
C 3152	Тороидальный подшипник CARB.	260	440	144	88
NUP3152	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	260	440	144	97.61
C 3152 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	260	440	144	85.5
NU 3152 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	260	440	144	98
C 3152 K/HA3C4	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	260	440	144	87

Модификации подшипника C 3152 K + OH 3152 HTL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
