Роликовый подшипник C 3038 K + H 3038
Подшипник C 3038 K + H 3038 — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3038, размер 290*290*75 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 290 мм
Наружный диаметр: 290 мм
Ширина: 75 мм
Масса: 24 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

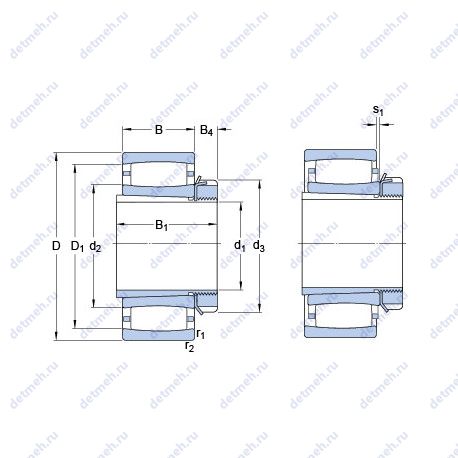

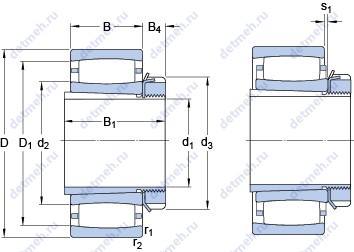

Таблица размеров и характеристик подшипника C 3038 K + H 3038
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- d2: 225 мм
- Размер (d1): 170 мм
- r1.2 min.: 2.1 мм
- Размер сопряженных деталей (db min): 199 мм
- Da min.: 254 мм
- Da max.: 279 мм
- Ca min.: 1.9 мм
- B1: 112 мм
- Ba min.: 10 мм
- d3: 220 мм
- B4: 30.5 мм
- s1: 16.1 мм
- Размер сопряженных деталей (ra max.): 2 мм
- Размер сопряженных деталей (da max): 238 мм
- Размер (D1): 266 мм
- Граничная нагрузка по усталости (Pu): 132 кн
- Размеры. мм: 290x170x112
Пропускная способность:
- Номинальная частота вращения: 1800 об/мин
- Предельная частота вращения: 2400 об/мин
- Статическая грузоподъемность (C0): 1460 кн
- Динамическая грузоподъемность (C): 930 кн
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: c 3038 k + h 3038
- Тела качения: ролики
Исходные данные для расчета:
- Коэффициент отклонения k1: 0.113
- Рабочий коэффициент подачи k2: 0.107
Габаритные и посадочные размеры:
- Ширина (высота) (B): 75 мм
- Наружный диаметр (D): 290 мм
- Масса: 24 кг
- Высота. мм: 112
- Внешний диаметр: 170 мм
- Внутренний диаметр: 290 мм
В таблице приведены основные размеры подшипника C 3038 K + H 3038, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 3038 K + H 3038
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N3038 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 190 | 290 | 75 | 18.4 |
| C 3038 | Тороидальный подшипник CARB. | 190 | 290 | 75 | 17.5 |
| NF3038 | Роликовый радиальный подшипник. | 190 | 290 | 75 | 19.9 |
| NJ3038 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 290 | 75 | 18.88 |
| NN3038 | Двухрядный цилиндрический роликовый подшипник. | 190 | 290 | 75 | 18 |
| NP3038 | Роликовый радиальный подшипник. | 190 | 290 | 75 | 20.7 |
| NU3038 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 290 | 75 | 18.4 |
| NN3038K | Коническое внутреннее отверстие, конусность 1:12. | 190 | 290 | 75 | 17.4 |
| NUP3038 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 290 | 75 | 19.37 |
| C 3038 K | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. | 190 | 290 | 75 | 17 |
| NN3038MB | Двухрядный цилиндрический роликовый подшипник. | 190 | 290 | 75 | 17.8 |
| SL18 3038 | Специальный шариковый подшипник. | 190 | 290 | 75 | 17 |
| NCF 3038 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 190 | 290 | 75 | 17 |
| NN3038MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 190 | 290 | 75 | 17.8 |
| NCF 3038 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 190 | 290 | 75 | 17 |
| NN3038K/W33 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 290 | 75 | 17 |
| NN3038C1NAP5 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 17.9 |
| NN3038C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 12.7 |
| NN 3038/SPW33 | Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Двухрядный цилиндрический роликоподшипник.. | 190 | 290 | 75 | 17 |
| NN3038KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 17.4 |
| NN3038KC1NAP5 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 17.4 |
| NN3038KC9NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 17.4 |
| NN3038KC9NAP5 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 17.4 |
| NNU3038C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 18.4 |
| C 3038 K/HA3C4 | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 190 | 290 | 75 | 17.5 |
| NN 3038 K/SPW33 | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Двухрядный цилиндрический роликоподшипник.. | 190 | 290 | 75 | 17 |
| NN3038-AS-K-M-SP | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий. | 190 | 290 | 75 | 17.3 |
Модификации подшипника C 3038 K + H 3038 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
