Роликовый подшипник C 3180 KM + OH 3180 H

Подшипник C 3180 KM + OH 3180 H — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3180, размер 650*650*200 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 650 мм
Наружный диаметр: 650 мм
Ширина: 200 мм
Масса: 345 кг

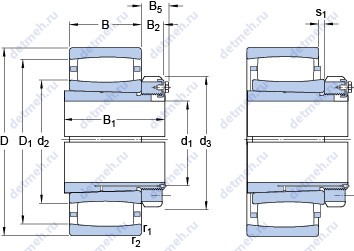

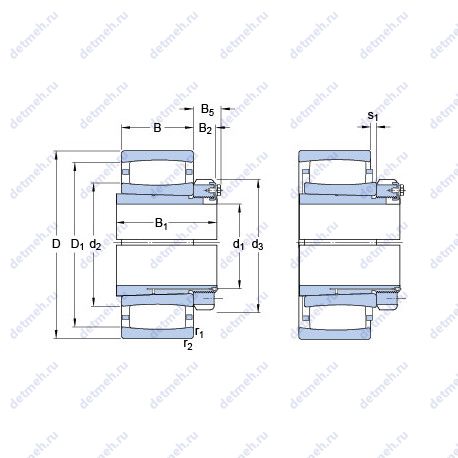

Подшипник C 3180 KM + OH 3180 H чертеж — Чертеж подшипника C 3180 KM + OH 3180 H

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3180 KM + OH 3180 H

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

B1 - 272 мм;
r1.2 min. - 6 мм;
Размер сопряженных деталей (db min) - 421 мм;
Da min. - 566 мм;
Da max. - 624 мм;
Ca min. - 4 мм;
d2 - 488 мм;
Размер (d1) - 380 мм;
Ba min. - 15 мм;
d3 - 520 мм;
B2 - 62 мм;
B5 - 82 мм;
s1 - 50.7 мм;
Размеры. мм - 650x380x272;
Граничная нагрузка по усталости (Pu) - 585 кн;
Размер (D1) - 589 мм;
Размер сопряженных деталей (da max) - 525 мм;
Размер сопряженных деталей (ra max.) - 5 мм;

Пропускная способность:

Номинальная частота вращения - 700 об/мин;
Предельная частота вращения - 950 об/мин;
Динамическая грузоподъемность (C) - 4800 кн;
Статическая грузоподъемность (C0) - 8300 кн;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.106;
Рабочий коэффициент подачи k2 - 0.109;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 650 мм;
Внутренний диаметр - 650 мм;
Внешний диаметр - 380 мм;
Высота. мм - 272;
Масса - 345 кг;
Ширина (высота) (B) - 200 мм;

Классификация:

Тела качения - ролики;
Обозначение - c 3180 km + oh 3180 h;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника C 3180 KM + OH 3180 H, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3180 KM + OH 3180 H

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
C 3180 M	Цилиндрический роликоподшипник (или сам подшипник).	400	650	200	258
C 3180 KM	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	400	650	200	250
C 3180 KMB	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12.	0	650	200	345

Модификации подшипника C 3180 KM + OH 3180 H - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
