Роликовый подшипник C 3996 KM

Подшипник C 3996 KM — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 3996, размер 480*650*128 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 480 мм
Наружный диаметр: 650 мм
Ширина: 128 мм
Масса: 120 кг

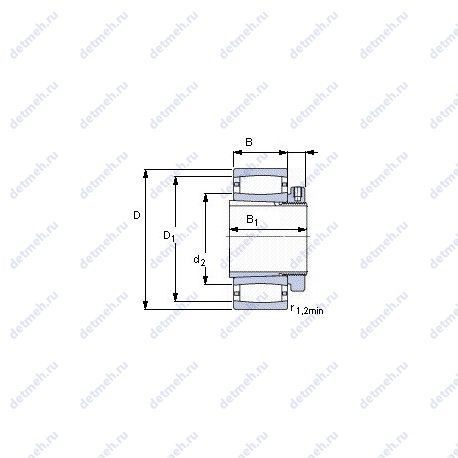

Подшипник C 3996 KM чертеж — Чертеж подшипника C 3996 KM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3996 KM

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

s1 - 20.4 мм;
r1.2 min. - 5 мм;
Da min. - 585 мм;
Da max. - 632 мм;
Ca min. - 2 мм;
d2 - 528 мм;
da min. - 490 мм;
Pu (N) Предел усталостной прочности - 430000;
Размеры. мм - 650x480x128;
Граничная нагрузка по усталости (Pu) - 425 кн;
Размер (D1) - 604 мм;
Размер сопряженных деталей (da max) - 552 мм;
Размер сопряженных деталей (ra max.) - 4 мм;

Пропускная способность:

Номинальная частота вращения - 750 об/мин;
Предельная частота вращения - 1000 об/мин;
Co (kN) Грузоподъемность статическая - 6100;
C (kN) Грузоподъемность динамическая - 3100;
Динамическая грузоподъемность (C) - 3100 кн;
Статическая грузоподъемность (C0) - 6100 кн;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - c 3996 km;
Основной тип - роликовый радиальный;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.133;
Рабочий коэффициент подачи k2 - 0.095;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 480;
D (мм) Наружный диаметр - 650;
В (мм) Ширина - 128;
Наружный диаметр (D) - 650 мм;
Внутренний диаметр - 650 мм;
Внешний диаметр - 480 мм;
Высота. мм - 128;
Масса - 120 кг;
Внутренний диаметр (d) - 480 мм;
Ширина (высота) (B) - 128 мм;

В таблице приведены основные размеры подшипника C 3996 KM, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3996 KM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
C 3996 M	Цилиндрический роликоподшипник (или сам подшипник).	480	650	128	120
C 3996 KM + OH 3996 HE	Цилиндрический роликоподшипник (или сам подшипник).	650	650	128	185

Модификации подшипника C 3996 KM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
