Роликовый подшипник C 39/530 KM + OH 39/530 HE

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

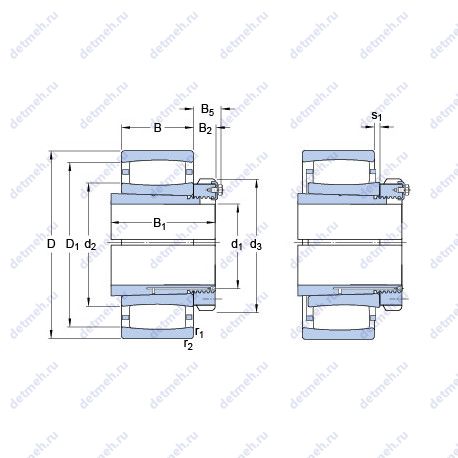

Прочие характеристики:

• B1 - 216 мм;
• r1.2 min. - 5 мм;
• Размер сопряженных деталей (db min) - 547 мм;
• Da min. - 639 мм;
• Da max. - 692 мм;
• Ca min. - 2.3 мм;
• d2 - 577 мм;
• Размер (d1) - 500 мм;
• Ba min. - 20 мм;
• d3 - 630 мм;
• B2 - 68 мм;
• B5 - 90 мм;
• s1 - 28.4 мм;
• Размеры. мм - 710x500x216;
• Граничная нагрузка по усталости (Pu) - 480 кн;
• Размер (D1) - 658 мм;
• Размер сопряженных деталей (da max) - 603 мм;
• Размер сопряженных деталей (ra max.) - 4 мм;

Пропускная способность:

• Номинальная частота вращения - 670 об/мин;
• Предельная частота вращения - 900 об/мин;
• Динамическая грузоподъемность (C) - 3550 кн;
• Статическая грузоподъемность (C0) - 7100 кн;

Исходные данные для расчета:

• Коэффициент отклонения k1 - 0.129;
• Рабочий коэффициент подачи k2 - 0.101;

Габаритные и посадочные размеры:

• Наружный диаметр (D) - 710 мм;
• Внутренний диаметр - 710 мм;
• Внешний диаметр - 500 мм;
• Высота. мм - 216;
• Масса - 230 кг;
• Ширина (высота) (B) - 136 мм;

Классификация:

• Тела качения - ролики;
• Обозначение - c 39/530 km + oh 39/530 he;
• Основной тип - роликовый радиальный;
• Нагрузка - радиальная;
