Роликовый подшипник C 3192 KM + AOHX 3192 G
Подшипник C 3192 KM + AOHX 3192 G — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3192, размер 760*760*240 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 760 мм
Наружный диаметр: 760 мм
Ширина: 240 мм
Масса: 480 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс C — Тороидальные подшипники CARB. Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме)
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

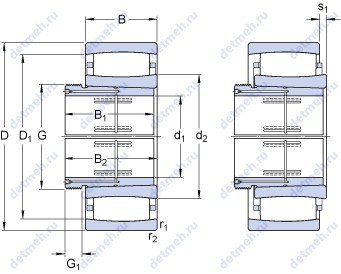

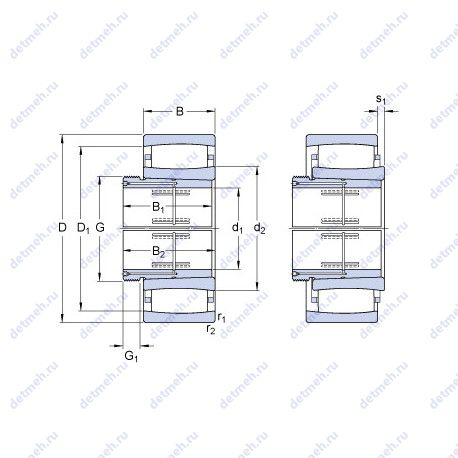

Таблица размеров и характеристик подшипника C 3192 KM + AOHX 3192 G
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: c 3192 km + aohx 3192 g
- Тела качения: ролики
Исходные данные для расчета:
- Рабочий коэффициент подачи k2: 0.105
- Коэффициент отклонения k1: 0.108
Прочие характеристики:
- s1: 51 мм
- G1: 480 мм
- Резьба (G): tr 480x5
- B1: 285 мм
- da min.: 477 мм
- d2: 559 мм
- Ca min.: 4.2 мм
- Da max.: 728 мм
- Da min.: 651 мм
- r1.2 min.: 7.5 мм
- Размер (d1): 440 мм
- Размер сопряженных деталей (ra max.): 6 мм
- Размер сопряженных деталей (da max): 603 мм
- Размер (D1): 679 мм
- Граничная нагрузка по усталости (Pu): 815 кн
- Размеры. мм: 760x440x285
Пропускная способность:
- Предельная частота вращения: 800 об/мин
- Номинальная частота вращения: 600 об/мин
- Статическая грузоподъемность (C0): 12000 кн
- Динамическая грузоподъемность (C): 6800 кн
Габаритные и посадочные размеры:
- Ширина (высота) (B): 240 мм
- Наружный диаметр (D): 760 мм
- Масса: 480 кг
- Высота. мм: 285
- Внешний диаметр: 440 мм
- Внутренний диаметр: 760 мм
В таблице приведены основные размеры подшипника C 3192 KM + AOHX 3192 G, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 3192 KM + AOHX 3192 G
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NJ3192 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 460 | 760 | 240 | 467 |
| NU3192 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 460 | 760 | 240 | 455 |
| NUP3192 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 460 | 760 | 240 | 479.1 |
| C 3192 M | Цилиндрический роликоподшипник (или сам подшипник). | 460 | 760 | 240 | 435 |
| C 3192 KM | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 460 | 760 | 240 | 435 |
| NU 3192 ECMA/HB1 | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 460 | 760 | 240 | 455 |
Модификации подшипника C 3192 KM + AOHX 3192 G - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
