Роликовый подшипник C 3132 K + H 3132 L
Подшипник C 3132 K + H 3132 L — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3132, размер 270*270*86 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 270 мм
Наружный диаметр: 270 мм
Ширина: 86 мм
Масса: 27 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс C — Тороидальные подшипники CARB. Суффикс L — Механически обработанный сепаратор из легкого сплава
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

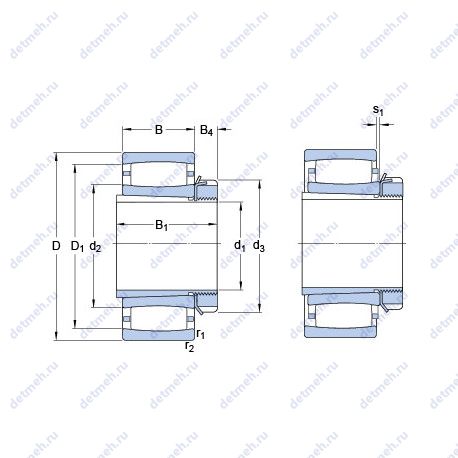

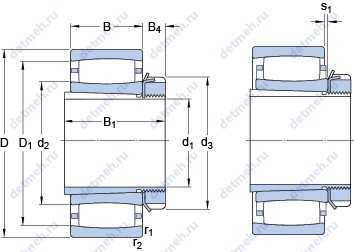

Таблица размеров и характеристик подшипника C 3132 K + H 3132 L
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- d2: 191 мм
- Размер (d1): 140 мм
- r1.2 min.: 2.1 мм
- Размер сопряженных деталей (db min): 170 мм
- Da min.: 229 мм
- Da max.: 258 мм
- Ca min.: 2.4 мм
- B1: 119 мм
- Ba min.: 8 мм
- d3: 190 мм
- B4: 27.5 мм
- s1: 10.3 мм
- Размер сопряженных деталей (ra max.): 2 мм
- Размер сопряженных деталей (da max): 208 мм
- Размер (D1): 240 мм
- Граничная нагрузка по усталости (Pu): 129 кн
- Размеры. мм: 270x140x119
Пропускная способность:
- Номинальная частота вращения: 1900 об/мин
- Предельная частота вращения: 2600 об/мин
- Статическая грузоподъемность (C0): 1400 кн
- Динамическая грузоподъемность (C): 1000 кн
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: c 3132 k + h 3132 l
- Тела качения: ролики
Исходные данные для расчета:
- Коэффициент отклонения k1: 0.112
- Рабочий коэффициент подачи k2: 0.099
Габаритные и посадочные размеры:
- Ширина (высота) (B): 86 мм
- Наружный диаметр (D): 270 мм
- Масса: 27 кг
- Высота. мм: 119
- Внешний диаметр: 140 мм
- Внутренний диаметр: 270 мм
В таблице приведены основные размеры подшипника C 3132 K + H 3132 L, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 3132 K + H 3132 L
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N3132 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 270 | 86 | 20.6 |
| C3132 | Цилиндрический роликоподшипник (или сам подшипник). | 160 | 270 | 86 | 21.5 |
| NF3132 | Роликовый радиальный подшипник. | 160 | 270 | 86 | 22.3 |
| NJ3132 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 270 | 86 | 21.14 |
| NN3132 | Двухрядный цилиндрический роликовый подшипник. | 160 | 270 | 86 | 20.1 |
| NP3132 | Роликовый радиальный подшипник. | 160 | 270 | 86 | 23.2 |
| NU3132 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 270 | 86 | 20.6 |
| NUP3132 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 270 | 86 | 21.69 |
| NN3132 K | Коническое внутреннее отверстие, конусность 1:12. | 160 | 270 | 86 | 19.5 |
| C 3132 K | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 160 | 270 | 86 | 21 |
| C 3132 MB | Тороидальный подшипник CARB. | 160 | 270 | 86 | 21.5 |
| C 3132 KMB | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. | 160 | 270 | 86 | 0 |
Модификации подшипника C 3132 K + H 3132 L - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
