Роликовый подшипник C 3188 KMB + AOHX 3188 G
Подшипник C 3188 KMB + AOHX 3188 G — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3188, размер 720*720*226 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 720 мм
Наружный диаметр: 720 мм
Ширина: 226 мм
Масса: 405 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс C — Тороидальные подшипники CARB. Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме)
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

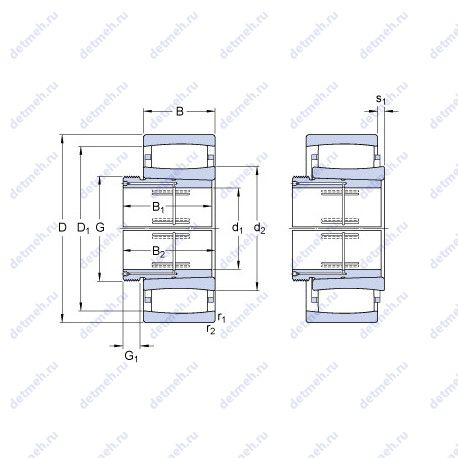

Таблица размеров и характеристик подшипника C 3188 KMB + AOHX 3188 G
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 5 мм
- s1: 16 мм
- G1: 460 мм
- Резьба (G): tr 460x5
- B1: 270 мм
- da min.: 454 мм
- d2: 522 мм
- Ca min.: 7.5 мм
- Da max.: 694 мм
- Da min.: 613 мм
- r1.2 min.: 6 мм
- Размер (d1): 420 мм
- Размер сопряженных деталей (da max): 521 мм
- Размер (D1): 647 мм
- Граничная нагрузка по усталости (Pu): 780 кн
- Размеры. мм: 720x420x270
Исходные данные для расчета:
- Рабочий коэффициент подачи k2: 0.099
Пропускная способность:
- Предельная частота вращения: 850 об/мин
- Номинальная частота вращения: 630 об/мин
- Статическая грузоподъемность (C0): 11400 кн
- Динамическая грузоподъемность (C): 6700 кн
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: c 3188 kmb + aohx 3188 g
- Тела качения: ролики
Габаритные и посадочные размеры:
- Ширина (высота) (B): 226 мм
- Наружный диаметр (D): 720 мм
- Масса: 405 кг
- Высота. мм: 270
- Внешний диаметр: 420 мм
- Внутренний диаметр: 720 мм
В таблице приведены основные размеры подшипника C 3188 KMB + AOHX 3188 G, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 3188 KMB + AOHX 3188 G
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NJ3188 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 440 | 720 | 226 | 405.4 |
| NU3188 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 440 | 720 | 226 | 395 |
| NUP3188 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 440 | 720 | 226 | 415.9 |
| C 3188 MB | Цилиндрический роликоподшипник (или сам подшипник). | 440 | 720 | 226 | 385 |
| C 3188 KMB | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 440 | 720 | 226 | 385 |
| NU 3188 ECMA/HB1 | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 440 | 720 | 226 | 388 |
Модификации подшипника C 3188 KMB + AOHX 3188 G - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
