Роликовый подшипник C 3196 KMB + OH 3196 HE

Подшипник C 3196 KMB + OH 3196 HE — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3196, размер 790*790*248 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 790 мм
Наружный диаметр: 790 мм
Ширина: 248 мм
Масса: 620 кг

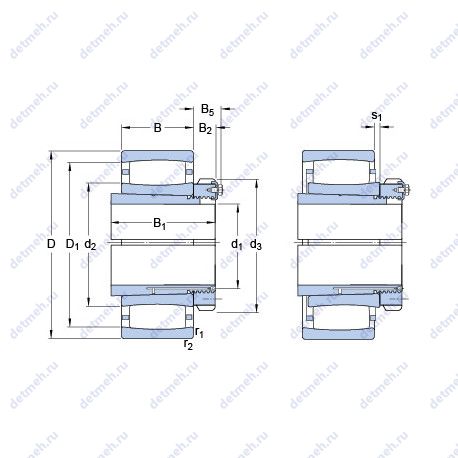

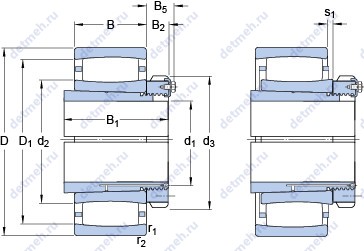

Подшипник C 3196 KMB + OH 3196 HE чертеж — Чертеж подшипника C 3196 KMB + OH 3196 HE

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3196 KMB + OH 3196 HE

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

d2 - 578 мм;
Размер (d1) - 450 мм;
r1.2 min. - 7.5 мм;
Размер сопряженных деталей (db min) - 505 мм;
Da min. - 673 мм;
Da max. - 758 мм;
Ca min. - 8.7 мм;
B1 - 335 мм;
Ba min. - 18 мм;
d3 - 620 мм;
B2 - 75 мм;
B5 - 95 мм;
s1 - 35.1 мм;
Размер сопряженных деталей (ra max.) - 6 мм;
Размер сопряженных деталей (da max) - 577 мм;
Размер (D1) - 701 мм;
Граничная нагрузка по усталости (Pu) - 830 кн;
Размеры. мм - 790x450x335;

Пропускная способность:

Номинальная частота вращения - 560 об/мин;
Предельная частота вращения - 750 об/мин;
Статическая грузоподъемность (C0) - 12500 кн;
Динамическая грузоподъемность (C) - 6950 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c 3196 kmb + oh 3196 he;
Тела качения - ролики;

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.109;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 248 мм;
Наружный диаметр (D) - 790 мм;
Масса - 620 кг;
Высота. мм - 335;
Внешний диаметр - 450 мм;
Внутренний диаметр - 790 мм;

В таблице приведены основные размеры подшипника C 3196 KMB + OH 3196 HE, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3196 KMB + OH 3196 HE

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NJ3196	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	480	790	248	513.2
NN3196	Двухрядный цилиндрический роликовый подшипник.	480	790	248	483
NU3196	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	790	248	500
NUP3196	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	480	790	248	526.5
NN3196 K	Коническое внутреннее отверстие, конусность 1:12.	480	790	248	469
C 3196 MB	Цилиндрический роликоподшипник (или сам подшипник).	480	790	248	523
C 3196 KMB	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12.	480	790	248	508
NN3196C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	480	790	248	482
NU 3196 ECMA/HB1	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	790	248	500

Модификации подшипника C 3196 KMB + OH 3196 HE - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
