Роликовый подшипник C 30/530 KM + AOH 30/530

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Нагрузка - радиальная;
• Основной тип - роликовый радиальный;
• Обозначение - c 30/530 km + aoh 30/530;
• Тела качения - ролики;

Исходные данные для расчета:

• Рабочий коэффициент подачи k2 - 0.101;
• Коэффициент отклонения k1 - 0.12;

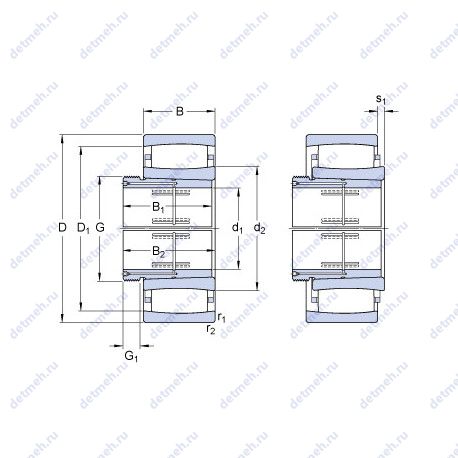

Прочие характеристики:

• s1 - 35.7 мм;
• G1 - 560 мм;
• Резьба (G) - tr 560x6;
• B1 - 230 мм;
• da min. - 543 мм;
• d2 - 601 мм;
• Ca min. - 2.5 мм;
• Da max. - 757 мм;
• Da min. - 681 мм;
• r1.2 min. - 6 мм;
• Размер (d1) - 500 мм;
• Размер сопряженных деталей (ra max.) - 5 мм;
• Размер сопряженных деталей (da max) - 638 мм;
• Размер (D1) - 705 мм;
• Граничная нагрузка по усталости (Pu) - 630 кн;
• Размеры. мм - 780x500x230;

Пропускная способность:

• Предельная частота вращения - 800 об/мин;
• Номинальная частота вращения - 600 об/мин;
• Статическая грузоподъемность (C0) - 9500 кн;
• Динамическая грузоподъемность (C) - 5100 кн;

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 185 мм;
• Наружный диаметр (D) - 780 мм;
• Масса - 355 кг;
• Высота. мм - 230;
• Внешний диаметр - 500 мм;
• Внутренний диаметр - 780 мм;
