Роликовый подшипник C 2226 K + H 3126 L

Подшипник C 2226 K + H 3126 L — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 2226, размер 230*230*64 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 230 мм
Наружный диаметр: 230 мм
Ширина: 64 мм
Масса: 14 кг

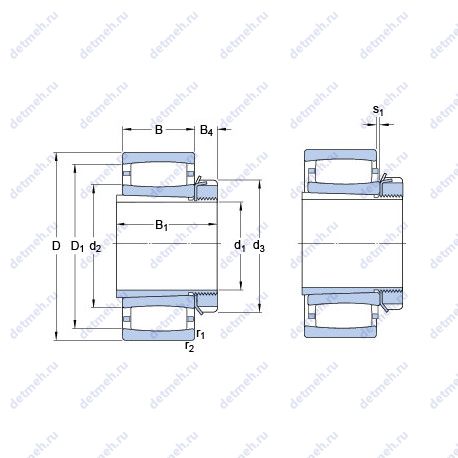

Подшипник C 2226 K + H 3126 L чертеж — Чертеж подшипника C 2226 K + H 3126 L

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 2226 K + H 3126 L

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

d2 - 152 мм;
Размер (d1) - 115 мм;
r1.2 min. - 3 мм;
Размер сопряженных деталей (db min) - 138 мм;
Da min. - 185 мм;
Da max. - 216 мм;
Ca min. - 1.1 мм;
B1 - 92 мм;
Ba min. - 8 мм;
d3 - 155 мм;
B4 - 23 мм;
s1 - 9.6 мм;
Размер сопряженных деталей (ra max.) - 2.5 мм;
Размер сопряженных деталей (da max) - 171 мм;
Размер (D1) - 199 мм;
Граничная нагрузка по усталости (Pu) - 91.5 кн;
Размеры. мм - 230x115x92;

Пропускная способность:

Номинальная частота вращения - 2800 об/мин;
Предельная частота вращения - 3800 об/мин;
Статическая грузоподъемность (C0) - 930 кн;
Динамическая грузоподъемность (C) - 735 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c 2226 k + h 3126 l;
Тела качения - ролики;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.113;
Рабочий коэффициент подачи k2 - 0.101;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 64 мм;
Наружный диаметр (D) - 230 мм;
Масса - 14 кг;
Высота. мм - 92;
Внешний диаметр - 115 мм;
Внутренний диаметр - 230 мм;

В таблице приведены основные размеры подшипника C 2226 K + H 3126 L, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 2226 K + H 3126 L

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2226	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	130	230	64	11.2
NP2226	Роликовый радиальный подшипник.	130	230	64	12.6
NH2226	Роликовый радиальный подшипник.	130	230	64	12.04
NF2226	Роликовый радиальный подшипник.	130	230	64	12.1
C 2226	Тороидальный подшипник CARB.	130	230	64	11.5
NU2226R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	130	230	64	11.2
NUP2226	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	130	230	64	10.65
N2226 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	130	230	64	11.2
NJ2226R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	130	230	64	11.2
NJ2226E	Роликовый радиальный подшипник.	130	230	64	11.49
NU2226E	Роликовый радиальный подшипник.	130	230	64	11.2
NJ 2226	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	130	230	64	11.49
NU 2226	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	130	230	64	11.2
NJ2226EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	130	230	64	9.44
NUP2226R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	130	230	64	11.2
C 2226 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	130	230	64	12
E2.32226	Подшипник с цементованными роликами и кольцами.	130	230	64	10.572
NUP2226E	Роликовый радиальный подшипник.	130	230	64	11.79
NP2226 E	Роликовый радиальный подшипник.	130	230	64	12.6
NH2226 E	Роликовый радиальный подшипник.	130	230	64	12.04
NF2226 E	Роликовый радиальный подшипник.	130	230	64	12.1
NUP2226EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	130	230	64	9.44
SL18 2226	Специальный шариковый подшипник.	130	230	64	11.25
NCF2226-V	Бессепараторный подшипник.	130	230	64	11.25
NU2226 EM	Роликовый радиальный подшипник.	130	230	64	11.6
NUP2226ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	130	230	64	11
NJ2226 EMA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	130	230	64	11.83
NU2226EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	130	230	64	10.4
NJ2226-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	130	230	64	10.5
NJ 2226 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	130	230	64	10.54
NU 2226 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	130	230	64	10.302
NU2226-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	130	230	64	10.5
NJ2226-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	130	230	64	10.5
NJ2226-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	130	230	64	10.5
NJ 2226 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	130	230	64	12
NU 2226 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	130	230	64	11.33
NU2226-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	130	230	64	10.5
NU2226-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	130	230	64	10.5
NUP2226-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	130	230	64	10.5
NUH 2226 ECMH	Роликовый радиальный подшипник.	130	230	64	11

Модификации подшипника C 2226 K + H 3126 L - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
