Роликовый подшипник BC4-8012/HA4

Подшипник BC4-8012/HA4 — это импортный роликовый радиальный цилиндрический подшипник, обозначение основновного исполнения 8012, размер 580*780*520 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 580 мм
Наружный диаметр: 780 мм
Ширина: 520 мм
Масса: 700 кг

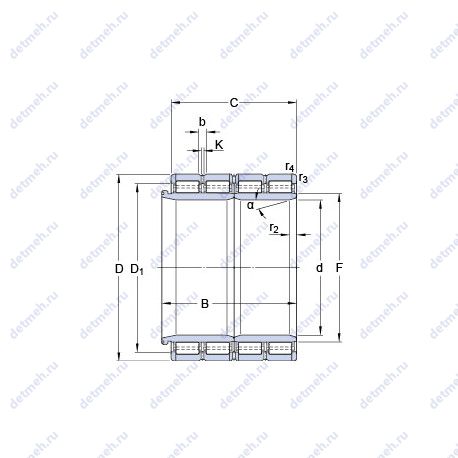

Подшипник BC4-8012/HA4 чертеж — Чертеж подшипника BC4-8012/HA4

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BC4 — Номер чертежа начинается с BC4: четырёхрядный цилиндрический роликоподшипник. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BC4-8012/HA4

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 580;
Угол наклона (α) - 20°;
D (мм) Наружный диаметр - 780;
m (кг) Масса - 700;
В (мм) Ширина - 520;
C (мм) Ширина наружного кольца - 486;
Ширина (высота) (B) - 520 мм;
Внутренний диаметр (d) - 580 мм;
Наружный диаметр (D) - 780 мм;
Масса - 700 кг;
Ширина наружной обоймы (C) - 486 мм;
Высота. мм - 520;
Внешний диаметр - 580 мм;
Внутренний диаметр - 780 мм;

Прочие характеристики:

r1.2 min. - 12 мм;
r3.4 min. - 2 мм;
b - 16.7 мм;
K - 9 мм;
Вариант исполнения - bc4.20/w33gwi;
F - 634 мм;
Pu (N) Предел усталостной прочности - 2040000;
Размер (D1) - 718 мм;
Граничная нагрузка по усталости (Pu) - 2040 кн;
Размеры. мм - 780x580x520;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 580;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - bc4-8012/ha4;
Тела качения - ролики;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 27000;
C (kN) Грузоподъемность динамическая - 9900;
Статическая грузоподъемность (C0) - 27000 кн;
Динамическая грузоподъемность (C) - 9900 кн;

В таблице приведены основные размеры подшипника BC4-8012/HA4, технические характеристики и номинальные значения.
