Роликовый подшипник BC4B 322039/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

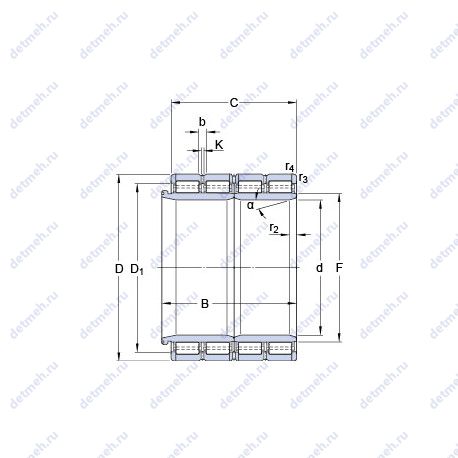

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 500;
• Угол наклона (α) - 20°;
• D (мм) Наружный диаметр - 670;
• m (кг) Масса - 485;
• В (мм) Ширина - 480;
• C (мм) Ширина наружного кольца - 450;
• Ширина (высота) (B) - 480 мм;
• Внутренний диаметр (d) - 500 мм;
• Наружный диаметр (D) - 670 мм;
• Масса - 485 кг;
• Ширина наружной обоймы (C) - 450 мм;
• Высота. мм - 480;
• Внешний диаметр - 500 мм;
• Внутренний диаметр - 670 мм;

Прочие характеристики:

• r1.2 min. - 12.5 мм;
• r3.4 min. - 5 мм;
• b - 16.7 мм;
• K - 9 мм;
• Вариант исполнения - bc4.20/w33gwi;
• F - 540 мм;
• Pu (N) Предел усталостной прочности - 1800000;
• Размер (D1) - 612 мм;
• Граничная нагрузка по усталости (Pu) - 1800 кн;
• Размеры. мм - 670x500x480;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 640;

Классификация:

• Нагрузка - радиальная;
• Основной тип - роликовый радиальный;
• Обозначение - bc4b 322039/ha1;
• Тела качения - ролики;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 22000;
• C (kN) Грузоподъемность динамическая - 8250;
• Статическая грузоподъемность (C0) - 22000 кн;
• Динамическая грузоподъемность (C) - 8250 кн;
