Роликовый подшипник 315175 A

Подшипник 315175 A — это импортный роликовый радиальный цилиндрический подшипник, обозначение основновного исполнения 315175, размер 600*820*575 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 600 мм
Наружный диаметр: 820 мм
Ширина: 575 мм
Масса: 958 кг

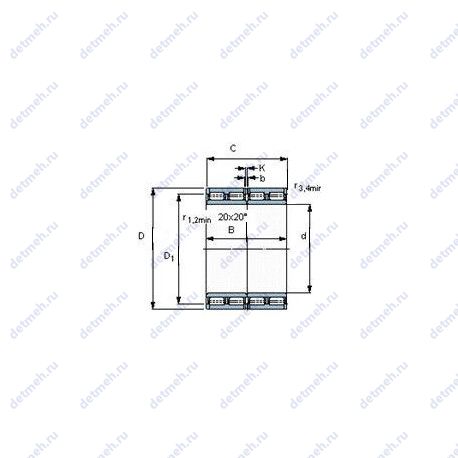

Подшипник 315175 A чертеж — Чертеж подшипника 315175 A

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 315175 A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 600;
Угол наклона (α) - 20°;
D (мм) Наружный диаметр - 820;
m (кг) Масса - 910;
В (мм) Ширина - 575;
C (мм) Ширина наружного кольца - 575;
Внутренний диаметр - 820 мм;
Внешний диаметр - 600 мм;
Высота. мм - 575;
Ширина наружной обоймы (C) - 575 мм;
Масса - 958 кг;
Наружный диаметр (D) - 820 мм;
Внутренний диаметр (d) - 600 мм;
Ширина (высота) (B) - 575 мм;

Прочие характеристики:

r1.2 min. - 15 мм;
r3.4 min. - 3 мм;
b - 16.7 мм;
K - 9 мм;
Вариант исполнения - bc4.10/w33wi;
F - 660 мм;
Pu (N) Предел усталостной прочности - 2550000;
Граничная нагрузка по усталости (Pu) - 2550 кн;
Размеры. мм - 820x600x575;
Размер (D1) - 744.7 мм, 744.2 мм;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 700;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - 315175 a;
Основной тип - роликовый радиальный;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 36000;
C (kN) Грузоподъемность динамическая - 13000;
Динамическая грузоподъемность (C) - 14000 кн;
Статическая грузоподъемность (C0) - 36000 кн;

В таблице приведены основные размеры подшипника 315175 A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 315175 A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
315175 C	Роликовый радиальный цилиндрический подшипник.	600	820	575	962

Модификации подшипника 315175 A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
