Роликовый подшипник 316624

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

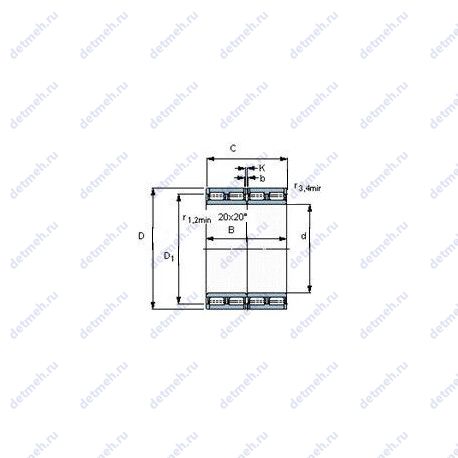

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 480;
• Угол наклона (α) - 20°;
• D (мм) Наружный диаметр - 680;
• m (кг) Масса - 605;
• В (мм) Ширина - 500;
• C (мм) Ширина наружного кольца - 500;
• Ширина (высота) (B) - 500 мм;
• Внутренний диаметр (d) - 480 мм;
• Наружный диаметр (D) - 680 мм;
• Масса - 605 кг;
• Ширина наружной обоймы (C) - 500 мм;
• Высота. мм - 500;
• Внешний диаметр - 480 мм;
• Внутренний диаметр - 680 мм;

Прочие характеристики:

• r1.2 min. - 13 мм;
• r3.4 min. - 3 мм;
• b - 16.7 мм;
• K - 9 мм;
• Вариант исполнения - bc4.10/w33wi;
• F - 528 мм;
• Pu (N) Предел усталостной прочности - 1700000;
• Размер (D1) - 612 мм;
• Граничная нагрузка по усталости (Pu) - 1700 кн;
• Размеры. мм - 680x480x500;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 650;

Классификация:

• Нагрузка - радиальная;
• Основной тип - роликовый радиальный;
• Обозначение - 316624;
• Тела качения - ролики;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 22000;
• C (kN) Грузоподъемность динамическая - 9130;
• Статическая грузоподъемность (C0) - 22000 кн;
• Динамическая грузоподъемность (C) - 9130 кн;
