Роликовый подшипник 314520 C

Подшипник 314520 C — это импортный роликовый радиальный цилиндрический подшипник, обозначение основновного исполнения 314520, размер 950*1360*1000 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 950 мм
Наружный диаметр: 1360 мм
Ширина: 1000 мм
Масса: 5020 кг

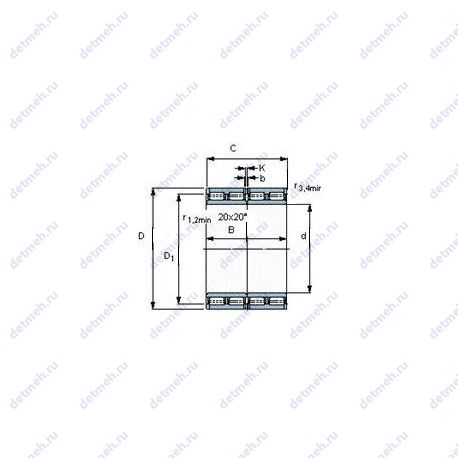

Подшипник 314520 C чертеж — Чертеж подшипника 314520 C

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 314520 C

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 950;
Угол наклона (α) - 20°;
D (мм) Наружный диаметр - 1360;
m (кг) Масса - 5020;
В (мм) Ширина - 1000;
C (мм) Ширина наружного кольца - 1000;
Ширина (высота) (B) - 1000 мм;
Внутренний диаметр (d) - 950 мм;
Наружный диаметр (D) - 1360 мм;
Масса - 5020 кг;
Ширина наружной обоймы (C) - 1000 мм;
Высота. мм - 1000;
Внешний диаметр - 950 мм;
Внутренний диаметр - 1360 мм;

Прочие характеристики:

r1.2 min. - 22 мм;
r3.4 min. - 5 мм;
b - 22.3 мм;
K - 12 мм;
Вариант исполнения - bc4.10/w33wi;
F - 1075 мм;
Pu (N) Предел усталостной прочности - 6800000;
Размер (D1) - 1229 мм;
Граничная нагрузка по усталости (Pu) - 6800 кн;
Размеры. мм - 1360x950x1000;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 800;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - 314520 c;
Тела качения - ролики;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 110000;
C (kN) Грузоподъемность динамическая - 38000;
Статическая грузоподъемность (C0) - 110000 кн;
Динамическая грузоподъемность (C) - 38000 кн;

В таблице приведены основные размеры подшипника 314520 C, технические характеристики и номинальные значения.

Таблица модификаций подшипника 314520 C

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
314520 CK30	Коническое внутреннее отверстие, конусность 1:30.	950	1360	1000	4830

Модификации подшипника 314520 C - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
