Роликовый подшипник 313555 B/VJ202

Подшипник 313555 B/VJ202 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 313555, размер 420*580*320 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 420 мм
Наружный диаметр: 580 мм
Ширина: 320 мм
Масса: 250 кг

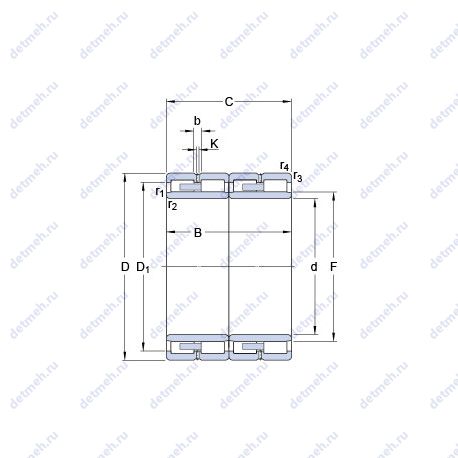

Подшипник 313555 B/VJ202 чертеж — Чертеж подшипника 313555 B/VJ202

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс J — Штампованный сепаратор из стального листа Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 313555 B/VJ202

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - 313555 b/vj202;
Тела качения - ролики;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 320;
В (мм) Ширина - 320;
m (кг) Масса - 250;
D (мм) Наружный диаметр - 580;
d (мм) Внутренний диаметр - 420;
Ширина (высота) (B) - 320 мм;
Внутренний диаметр (d) - 420 мм;
Наружный диаметр (D) - 580 мм;
Масса - 250 кг;
Ширина наружной обоймы (C) - 320 мм;
Высота. мм - 320;
Внешний диаметр - 420 мм;
Внутренний диаметр - 580 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 4680;
Co (kN) Грузоподъемность статическая - 10800;
Статическая грузоподъемность (C0) - 10800 кн;
Динамическая грузоподъемность (C) - 4680 кн;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 950000;
F - 463 мм;
Вариант исполнения - bc4.7/w33;
K - 9 мм;
b - 16.7 мм;
r3.4 min. - 4 мм;
r1.2 min. - 4 мм;
Размер (D1) - 525 мм;
Граничная нагрузка по усталости (Pu) - 950 кн;
Размеры. мм - 580x420x320;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 430;

В таблице приведены основные размеры подшипника 313555 B/VJ202, технические характеристики и номинальные значения.

Таблица модификаций подшипника 313555 B/VJ202

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
313555 A	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	420	580	160	125
313555 B	Роликовый радиальный цилиндрический подшипник, однорядный.	420	580	160	125
313555 C	Роликовый радиальный цилиндрический подшипник, однорядный.	420	580	160	125
313555 C/VJ202	Штампованный сепаратор из стального листа. Бессепараторный подшипник.	420	580	320	250

Модификации подшипника 313555 B/VJ202 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
