Роликовый подшипник 239509 FA

Подшипник 239509 FA — это импортный роликовый радиальный цилиндрический подшипник, двухрядный, обозначение основновного исполнения 239509, размер 660*820*440 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 660 мм
Наружный диаметр: 820 мм
Ширина: 440 мм
Масса: 514 кг

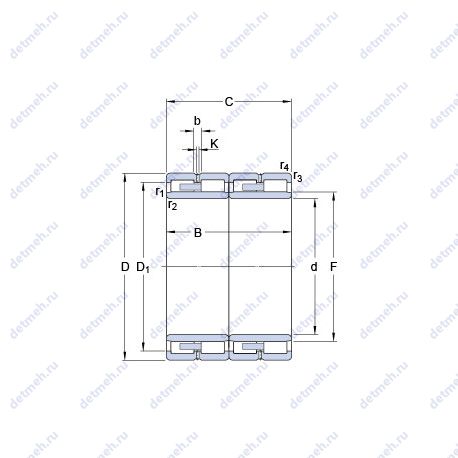

Подшипник 239509 FA чертеж — Чертеж подшипника 239509 FA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника 239509 FA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - 239509 fa;
Тела качения - ролики;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 440;
В (мм) Ширина - 440;
m (кг) Масса - 530;
D (мм) Наружный диаметр - 820;
d (мм) Внутренний диаметр - 660;
Ширина (высота) (B) - 440 мм;
Внутренний диаметр (d) - 660 мм;
Наружный диаметр (D) - 820 мм;
Масса - 514 кг;
Ширина наружной обоймы (C) - 440 мм;
Высота. мм - 440;
Внешний диаметр - 660 мм;
Внутренний диаметр - 820 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 7480;
Co (kN) Грузоподъемность статическая - 22800;
Статическая грузоподъемность (C0) - 22800 кн;
Динамическая грузоподъемность (C) - 8090 кн;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 1630000;
F - 702 мм;
Вариант исполнения - bc4.7/w33w;
K - 12 мм;
b - 22.3 мм;
r3.4 min. - 4 мм;
r1.2 min. - 7.5 мм;
Размер (D1) - 766 мм;
Граничная нагрузка по усталости (Pu) - 1760 кн;
Размеры. мм - 820x660x440;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 410;

В таблице приведены основные размеры подшипника 239509 FA, технические характеристики и номинальные значения.
