Роликовый подшипник NNU 6040 M

Подшипник NNU 6040 M — это импортный роликовый радиальный цилиндрический подшипник, двухрядный, обозначение основновного исполнения 6040, размер 200*310*200 мм.

Стандарт: ISO
Бренды: PSL, SKF
Внутренний диаметр: 200 мм
Наружный диаметр: 310 мм
Ширина: 200 мм
Масса: 60 кг

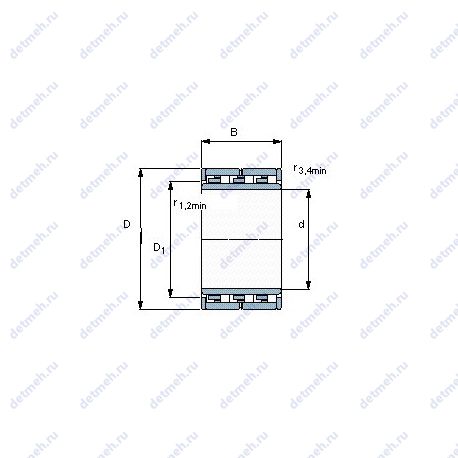

Подшипник NNU 6040 M чертеж — Чертеж подшипника NNU 6040 M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NNU — Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NNU 6040 M

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 200;
D (мм) Наружный диаметр - 310;
m (кг) Масса - 60;
В (мм) Ширина - 200;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 340000;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 3250;
C (kN) Грузоподъемность динамическая - 1340;
Nпр (об/мин) Предельная частота вращения. об/мин - 900;
Nном (об/мин) Номинальная частота вращения - 750;

Классификация:

Обозначение - nnu 6040 m;

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 200 мм.;
Ширина наружной обоймы (C) - 200 мм.;
Радиус наружней фаски - 2.1 мм.;
Наружный диаметр (E) - 229 мм.;
Внешний диаметр - 229 мм;
Внутренний диаметр - 200 мм;
Высота. мм - 200;
Масса - 60 кг;

Прочие характеристики:

Размер сопряженных деталей (Da min) - 270;
Размер сопряженных деталей (Da max.) - 290;
Размер (r1 max.) - 2.1 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 4 мм.;
Размер сопряженных деталей (da min.) - 220;
Уплотнение - нет;
Размеры. мм - 200x229x200;
Размер сопряженных деталей (ra max.) - 2;
Количество дорожек качения - 4;

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Нагрузка - радиальная;
Обозначение - nnu6040m;

Пропускная способность:

Грузоподъемность динамическая - 1723 кн;
Грузоподъемность статическая - 3953 кн;
Частота вращения предельная при пластичной смазке - 1700 об/мин;
Частота вращения предельная при жидкой смазке - 2200 об/мин;

В таблице приведены основные размеры подшипника NNU 6040 M, технические характеристики и номинальные значения.

Таблица модификаций подшипника NNU 6040 M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6040	Основное исполнение.	200	310	51	14
6040Z	Стальная шайба.	200	310	51	12.1
6040 M	Массивный латунный сепаратор, центрированный по телам качения.	200	310	51	14.6
6040ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	200	310	51	11.9
6040ZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	200	310	51	14
NNU6040	Двухрядный цилиндрический роликовый подшипник.	200	310	200	61
6040ZZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	200	310	51	14
NNU6040 V	Бессепараторный подшипник.	200	310	200	61.2
NNU 6040 V/W33	Двухрядный цилиндрический роликовый подшипник. Бессепараторный подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	200	310	200	62

Модификации подшипника NNU 6040 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NNU 6040 M

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	NNU 6040 M	200	310	200	ISO
PSL	NNU 6040 M	200	310	200	ISO

Аналог подшипника NNU 6040 M — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
