Роликовый подшипник NU1076-M6

Подшипник NU1076-M6 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1076, размер 380*560*82 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 380 мм
Наружный диаметр: 560 мм
Ширина: 82 мм
Масса: 71.2 кг

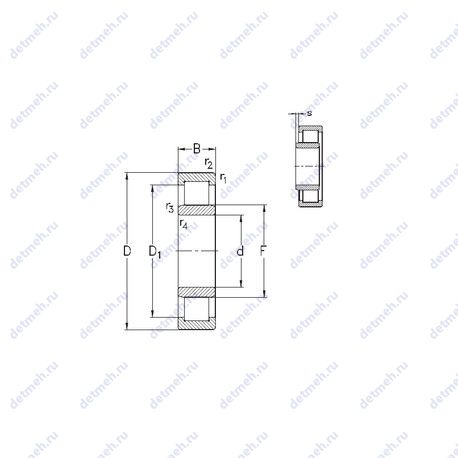

Подшипник NU1076-M6 чертеж — Чертеж подшипника NU1076-M6

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU1076-M6

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

Размер (r1 min.) - 5 мм;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 9;
Размер (r4 min.) - 5 мм;
Размер (r3 min.) - 5 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r2 min.) - 5 мм;
Размеры. мм - 380x560x82;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 425 мм.;
Масса - 71.2 кг;
Ширина наружной обоймы (C) - 82 мм;
Ширина (высота) (B) - 82 мм.;
Высота. мм - 82;
Внешний диаметр - 560 мм;
Внутренний диаметр - 380. мм;

Пропускная способность:

Частота вращения предельная - 1200 об/мин;
Грузоподъемность статическая - 2008 кн;
Грузоподъемность динамическая - 1180 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nu1076-m6;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NU1076-M6, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU1076-M6

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1076	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	380	560	82	66.5
Q1076	Роликовый радиальный подшипник, однорядный.	380	560	82	75
NH1076	Роликовый радиальный подшипник, однорядный.	380	560	82	78.05
NJ1076	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	380	560	82	71.9
NU1076	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	380	560	82	70.1
QJ1076	Шариковый подшипник с четырех-точечным контактом.	380	560	82	73.5
NUP1076	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	380	560	82	73.8
NF 1076	Внутреннем кольце с двойным фланцем, внешнее с одним..	380	560	82	71.1
NP 1076	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	380	560	82	71.1
NU1076-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	380	560	82	69.1
NJ 1076 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	380	560	82	71
NU 1076 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	360	560	82	70
QJ 1076 N2MA	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	380	560	82	73.5
NU1076-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	380	560	82	71.2

Модификации подшипника NU1076-M6 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
